Лабораторная работа 2. управляемый «программно» Светодиод

Цель работы:

Ознакомление с работой резисторов и светодиодов, а также примtнение полученных навыков для создания программы управления яркостью светодиода с заданной «программно» периодичностью.

Теоретическая часть

Резистор является одним из самых часто применяемых в электронике элементов, который служит для ограничения тока в цепи. Резисторы условно классифицируют по номинальному значению сопротивления току. Номинал резистора можно определить по цветным полоскам (Рисунок 2.1).

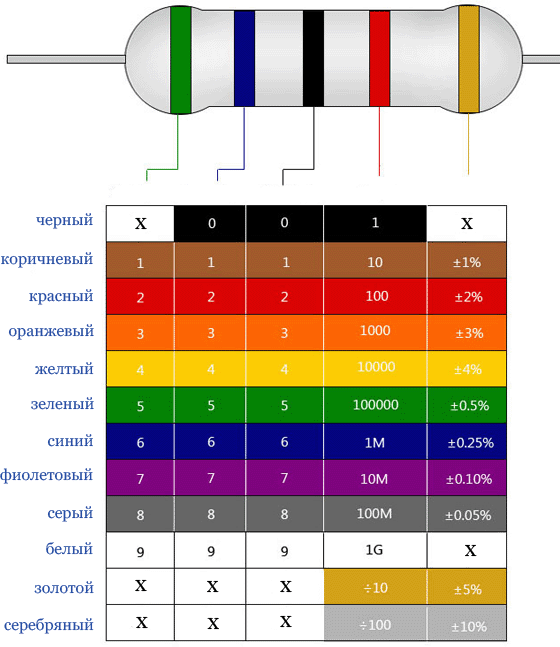

Рисунок 2.1. Цветная маркировка резисторов

Обозначение резисторов и светодиодов на принципиальной схеме изображено на Рисунках 2.2 - 2.3.

Рисунок 2.2. Условное графическое обозначение резисторов

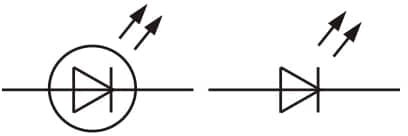

Рисунок 2.3. Условное графическое обозначение светодиодов

В свою очередь, светодиод представляет собой полупроводниковый элемент, способный излучать свет в определенном диапазоне, при про- пускании через него электрического тока. Рабочий диапазон длин волн светодиода представлен на рисунке 2.4.

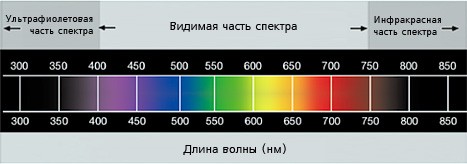

Рисунок 2.4. Диапазон длин волн светодиода

Практическая часть

В данной лабораторной работе необходимо разработать программу, которая будет управлять яркостью лампочки (светодиода). Прежде чем приступить к написанию программы, необходимо рассмотреть работу основных частей её кода.

### Широтно-импульсная модуляция (ШИМ) (Рисунок 2.5).

Описание:

Так как микроконтроллеры не могут использовать произвольное напряжение, не равное 5В, используется широтно-импульсная модуляция, которая включает и выключает подачу напряжения с большой частотой, не видной человеческому глазу (в 1000 Гц). Отношение полного периода к времени включения называется скважностью. В зависимости от значения скважности на выходе получается итоговое значения напряжения. 50% — эквивалент 2,5 В (Рисунок 2.6).

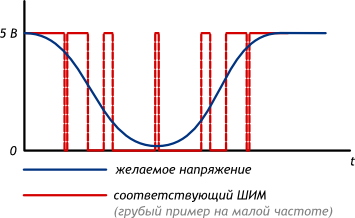

Рисунок 2.5. Широтно-импульсная модуляция

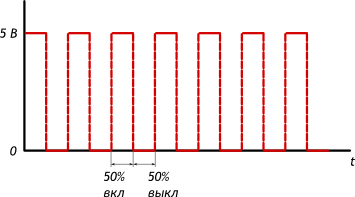

Рисунок 2.6. Скважность 50%

Функция для подачи аналогового сигнала analogWrite.

Описание:

Данная функция выдаёт аналоговую величину (ШИМ волну) на пин. После вызова функции на выходе будет генерироваться ШИМ сигнал с заданной шириной импульса до следующего вызова функции.

Синтаксис:

analogWrite ( pin , value );

Параметры:

pin – номер пина.

value – период рабочего цикла от 0 (напряжение равно 0) до 255 (напряжение 5В), постоянный сигнал.

Схема подключения:

При выполнении данной лабораторной работы используется следующая схема подключения (Рисунок 2.7). Для реализации проекта потребуются следующие компоненты: макетная плата, светодиод (1 шт), резистор на 220 Ом (1 шт), провода.

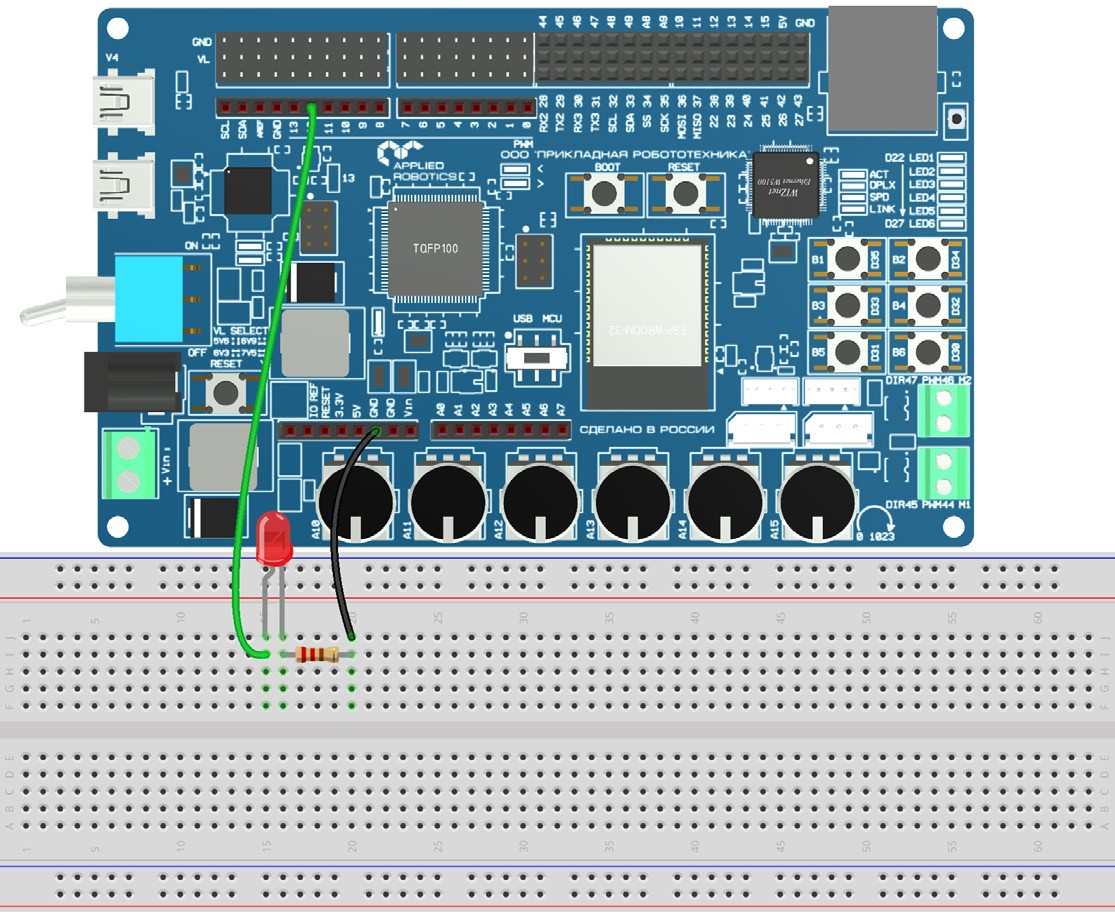

Рисунок 2.7. Принципиальная схема подключения светодиода к контроллеру

После сборки схема имеет следующий вид (Рисунок 2.8):

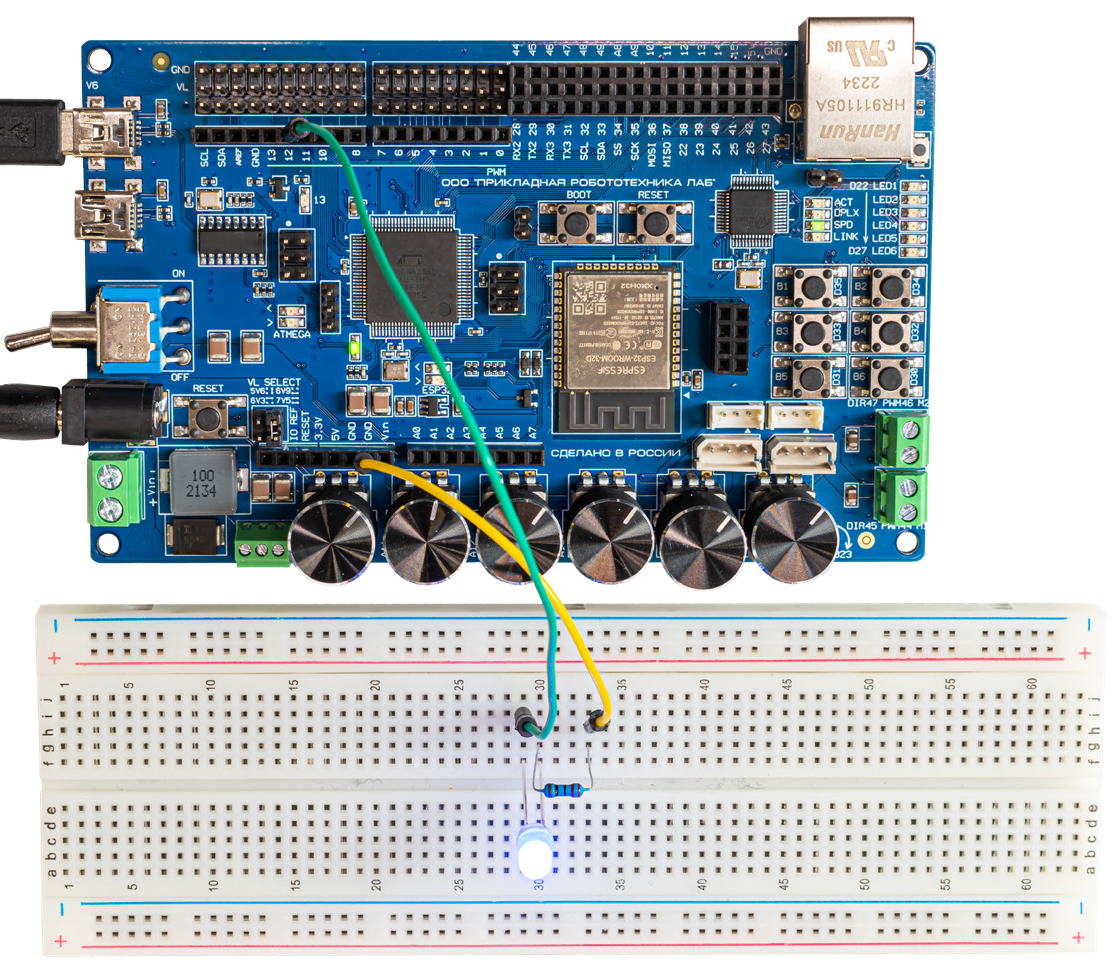

Рисунок 2.8. Внешний вид схемы после сборки

Рабочая программа:

// объявление переменной pin, и запись значения номера пина,


// работающего на выход
int pin = 12;

void setup()

{

// настройка пин на режим выхода
pinMode ( pin, OUTPUT );

}

void loop()

{

// выдача неполного напряжения на светодиод (ШИМ сигнал)

// 85/255 = 1/3 * 5В = 1.66 В

analogWrite ( pin, 85 );

// задержка микроконтроллера в этом состоянии на 300 мс
delay ( 300 );

// 170/255 = 2/3 * 5В = 3.33

analogWrite ( pin, 170 );

// задержка микроконтроллера в этом состоянии на 300 мс
delay ( 300 );

// 5В - полное напряжение
analogWrite ( pin, 255 );

// задержка микроконтроллера в этом состоянии на 300 мс
delay ( 300 );

}

Список контрольных вопросов:

  1. Как на резисторе обозначается его номинальное сопротивление?
  2. Как резистор обозначается на электрических схемах?
  3. Как обозначается светодиод на электрических схемах?
  4. Какой диапазон длин волн света виден для человека?
  5. Как называют диапазоны света, длиннее/короче видимого света?
  6. Как расшифровывается аббревиатура ШИМ? Как она работает?
  7. Что такое скважность?
  8. Как работает функция analogWrite?
  9. Какие параметры у функции analogWrite?
  10. Какие значения принимает параметр value у функции analogWrite?

Список дополнительных задач:

  1. Изменить количество напряжения, подаваемое на светодиод на раз- ных этапах.
  2. Изменить значения функции delay.
  3. Увеличить количество состояний светодиода.
  4. Добавить в программу функцию digitalWrite на один из этапов работы светодиода.
