Глава 1. Предварительная подготовка БВС

Вся установка и работа производится на квадрокоптере ARA EDU.

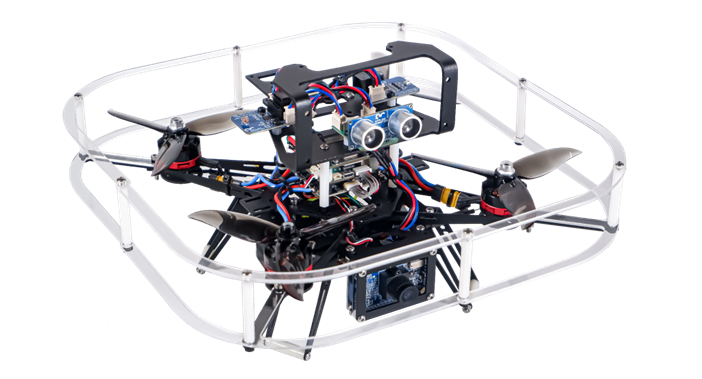

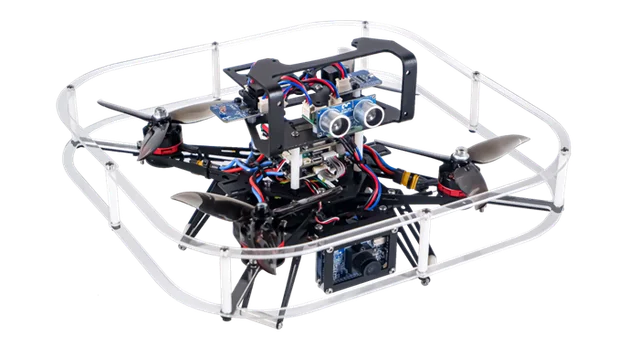

Рисунок 1.1. Квадрокоптер ARA EDU

Для обеспечения стабильной работы «квадрокоптер ARA EDU+ TrackingCam3» требуется выполнить последовательную инициализацию всех подсистем.

Алгоритм предполетной подготовки квадрокоптера и TrackingCam3:

1. Обновление ПО полетного контроллера;

2. Настройка параметров полетного контроллера;

3. Обновление образа TrackingCam3

4. Настройка DXL устройств (модулей)

1.1 Обновление ПО полетного контроллера

Проведите обновление ПО полетного контроллера. Обратите внимание, ниже представлено обновление и ссылки для 8 версии конфигуратора.

1. Создайте папку, где будет храниться приложение для обновления и прошивка.

2. Скачайте приложение для обновления (файл с расширением .exe) в соответствии со своей операционной системой в ранее созданную папку

https://github.com/AppliedRobotics/ARA-EDU/tree/main/ARA-Edu-update/update_gui

Рисунок 1.2. Страница GitHub с обновлением ПО полетного контроллера

Рисунок 1.3. Приложение для обновления ПО полетного контроллера

3. Скачайте файл прошивки в туже папку

https://github.com/AppliedRobotics/ARA-EDU/tree/main/ARA-Edu-bin

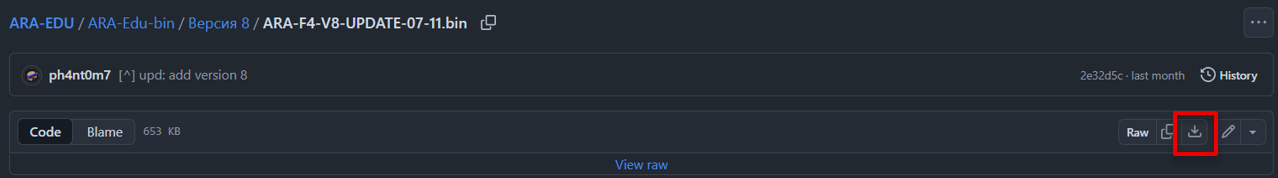

Рисунок 1.4. Страница GitHub с обновлением прошивки полетного контроллера

Рисунок 1.5. Актуальное название прошивки полетного контроллера

4. Переименуйте прошивку в out и проверьте, что расширение файла .bin (см. рис. 1.6).

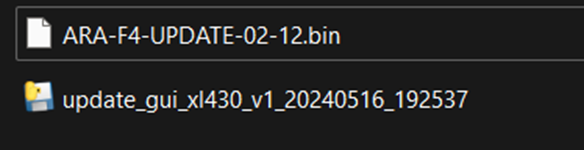

Рисунок 1.6. Содержание папки для обновления полетного контроллера

5. Запустите приложение

Для Windows: двойным кликом мыши;

Рисунок 1.7. Приложение для обновления прошивки полетного контроллера

Для Linux: двойным кликом мыши, если при этом приложение не запускается, выполните следующие действия:

● Откройте терминал в папке расположения файлов;

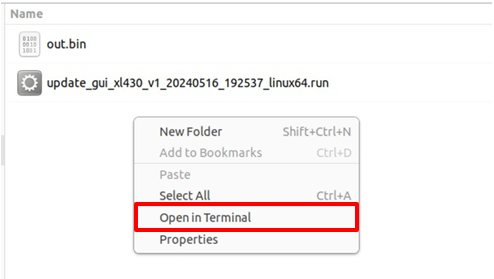

Рисунок 1.8. Открытие терминала в папке с приложением

● Введите сначала команду — это активирует файл приложения для дальнейшего запуска:

chmod +x «название файла»

● Затем введите команду — это запустит приложение для обновления:

./«название файла»

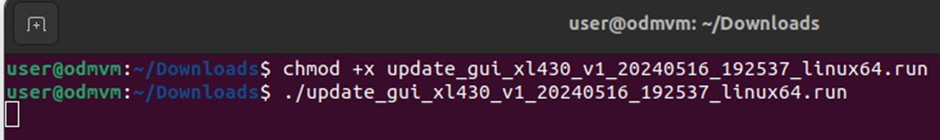

Рисунок 1.9. Команды запуска приложения в Linux

● Приложение откроется.

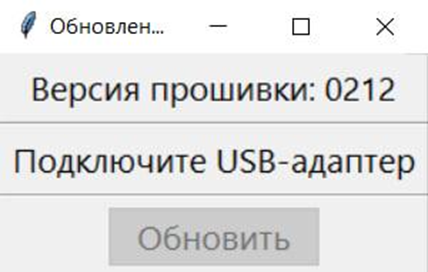

Рисунок 1.10. Приложение для прошивки полетного контроллера

6. Подключите полетный контроллер к компьютеру с помощью провода micro USB. После этого в приложении появится сообщение, что устройство найдено. Обратите внимание, если полетный контроллер содержит ту же прошивку, что хранится в папке обновления, приложение не обнаружит устройство.

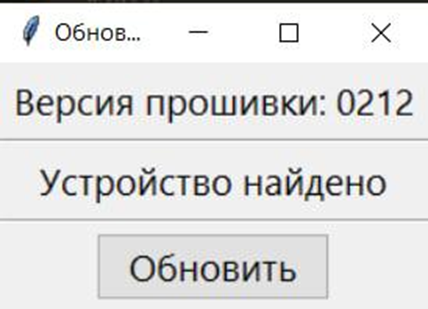

Рисунок 1.11. Внешний вид приложения для прошивки полетного контроллера после подключения полетного контроллера к компьютеру

7. Нажмите кнопку «Обновить» и дождитесь окончания загрузки (первое число в версии прошивки будет на 1 больше второго).

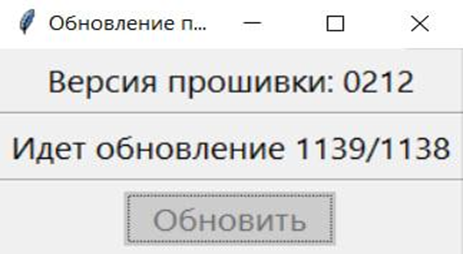

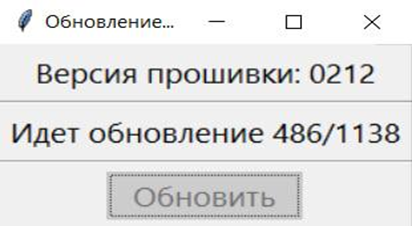

Рисунок 1.12. Внешний вид приложения для прошивки полетного контроллера в процессе и после обновления полетного контроллера

8. После завершения обновления отключите провод USB.

1.2 Настройка параметров полетного контроллера

1. Обновите прошивку полетного контроллера в соответствии с версией конфигуратора, на которую обновлен полетный контроллер. Данные параметры расположены по ссылке:

https://github.com/AppliedRobotics/ARA-EDU/tree/main/ARA-Edu-diff-tc3

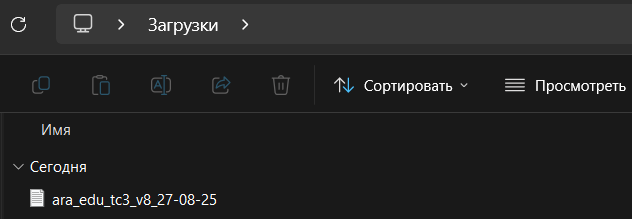

Скачайте файл

Перейдите во вкладку конфигуратора “Командная строка”

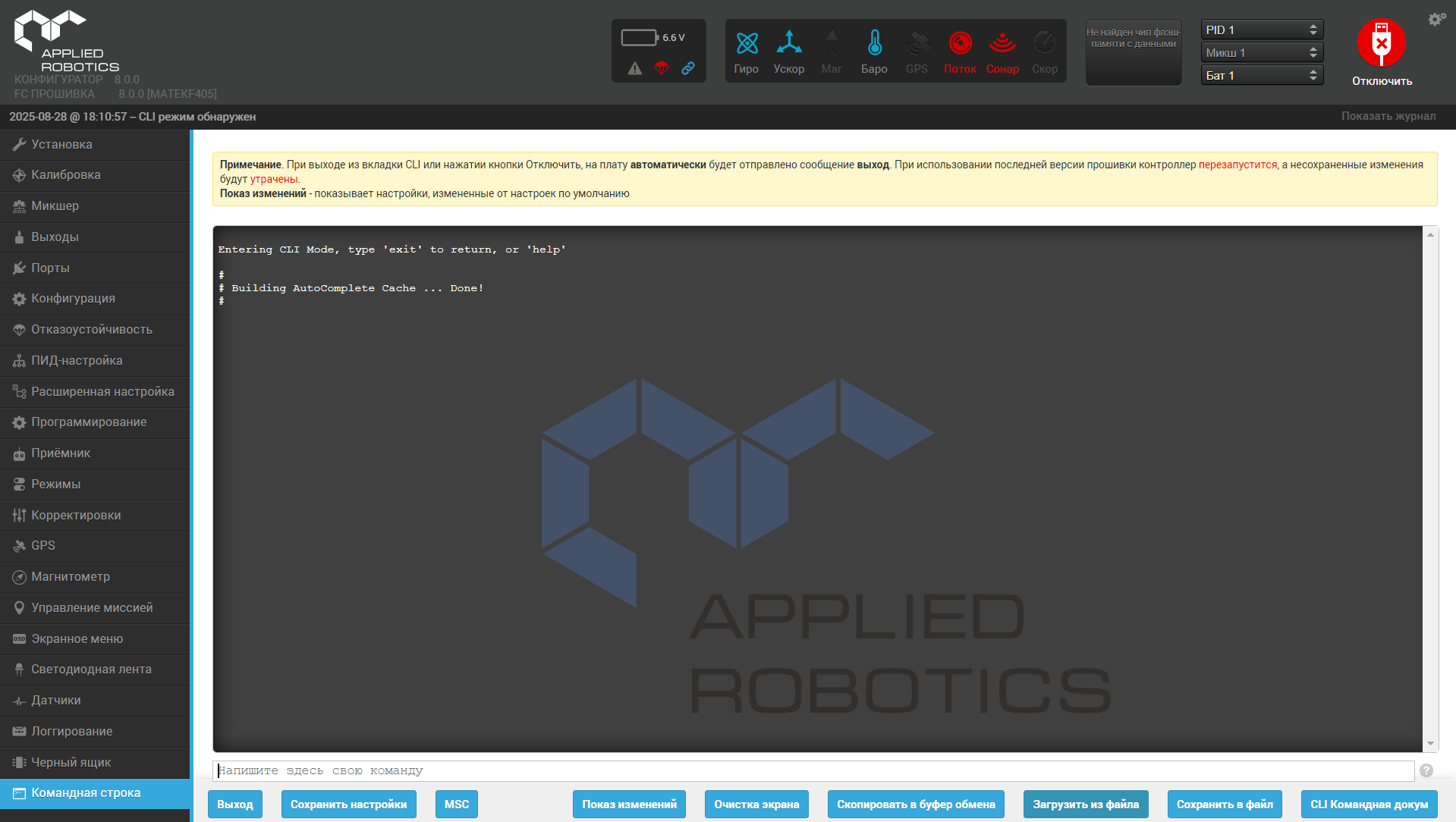

Рисунок 1.13. Вкладка “Командная строка” конфигуратора полетного контроллера

Нажмите кнопку “Загрузить из файла” и выберете скачанный файл.

Рисунок 1.14. Выбор diff-файла

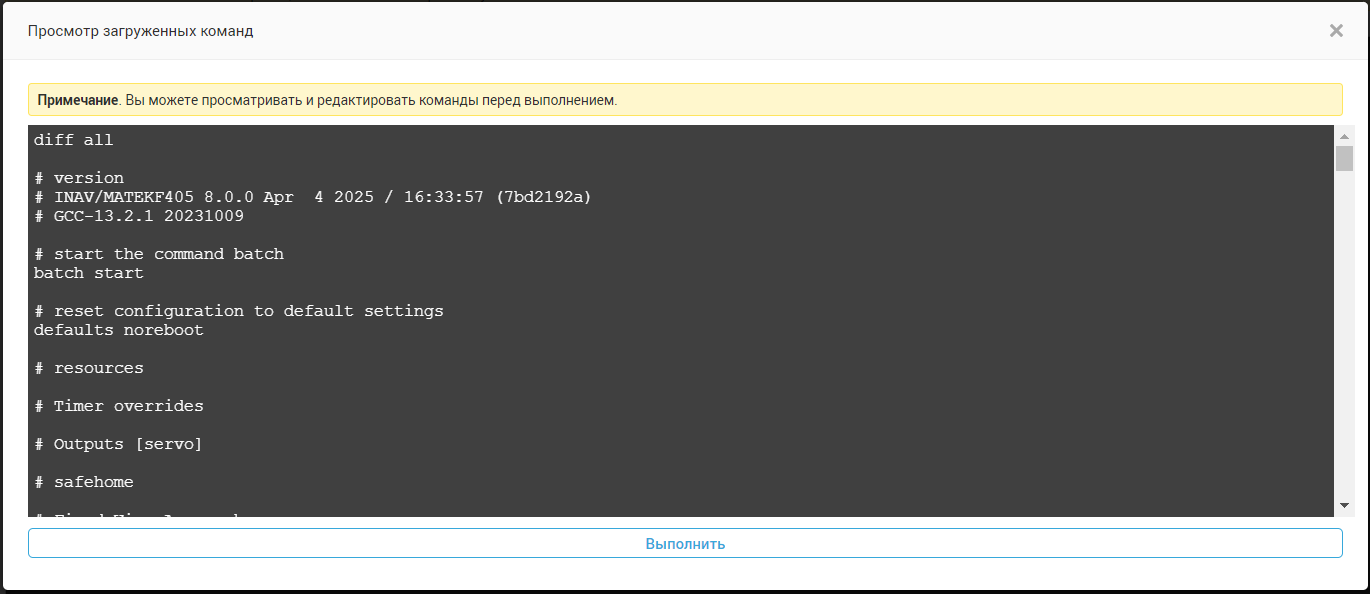

Рисунок 1.15. Просмотр загруженных команд после выбора diff-файла

В открывшемся окне нажмите кнопку “Выполнить”. Дрон перезагрузится и на полетный контроллер будут записаны новые настройки.

2. Перейдите во вкладку “Калибровка” и выполните калибровку Optical Flow. Нажмите на кнопку “Калибровка потока”.

Полученное значение должно быть в диапазоне от 3 до 5 (рисунок 1.16).

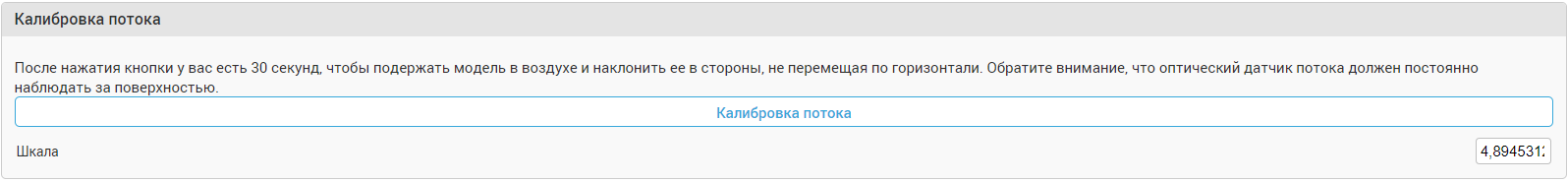

Рисунок 1.16. Результаты калибровки датчика Optical Flow

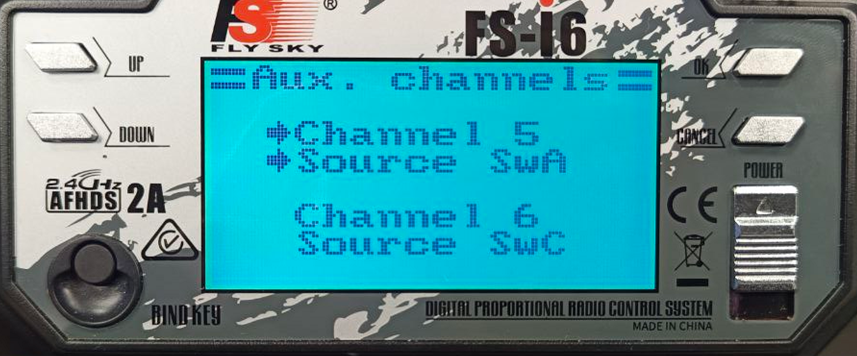

3. Проверьте верную настройку пульта управления в соответствии с рисунком 1.17.

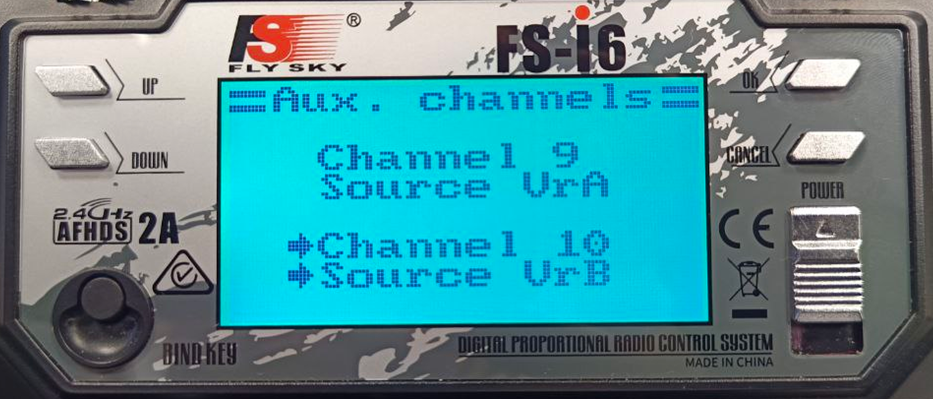

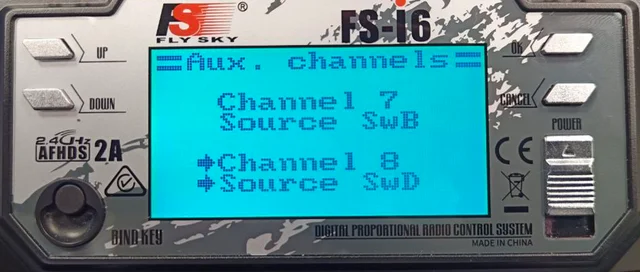

Рисунок 1.17. Проверка настройки пульта

4. Проверьте стабильную работу режимов удержания высоты и позиции (AltHold и PosHold). Для этого проверьте наличие этих режимов в конфигураторе во вкладке «Режимы» (Modes).

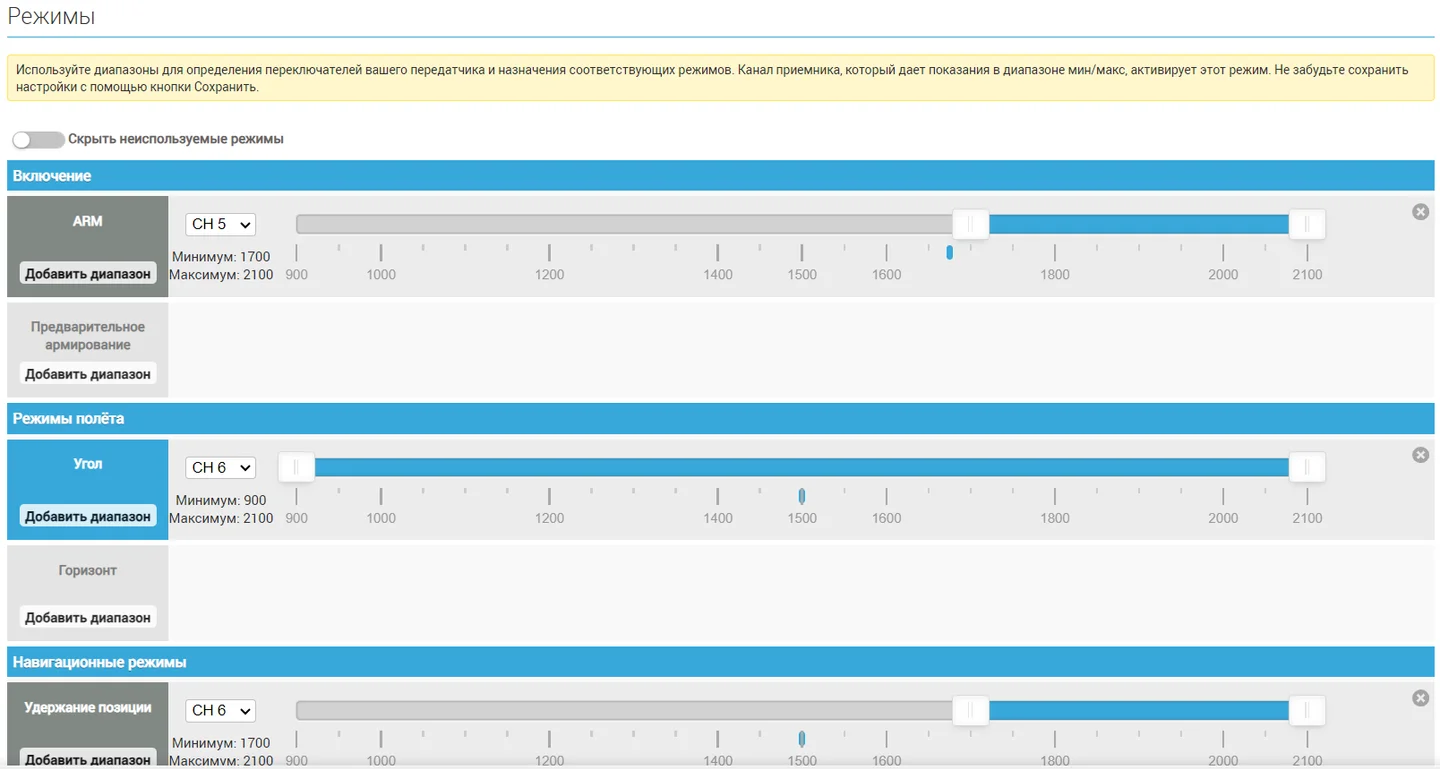

Рисунок 1.18. Пример верной настройки режимов полета

5. Если есть необходимость изменить базовые настройки режимов удержания высоты и позиции ARA EDU, это можно сделать в Конфигураторе, вкладка «ПИД-настройка» (PID-tuning). Чтобы открыть ПИД-регуляторы для режимов AltHold и PosHold, перейдите во вкладку «Дополнительные коэффициенты PID».

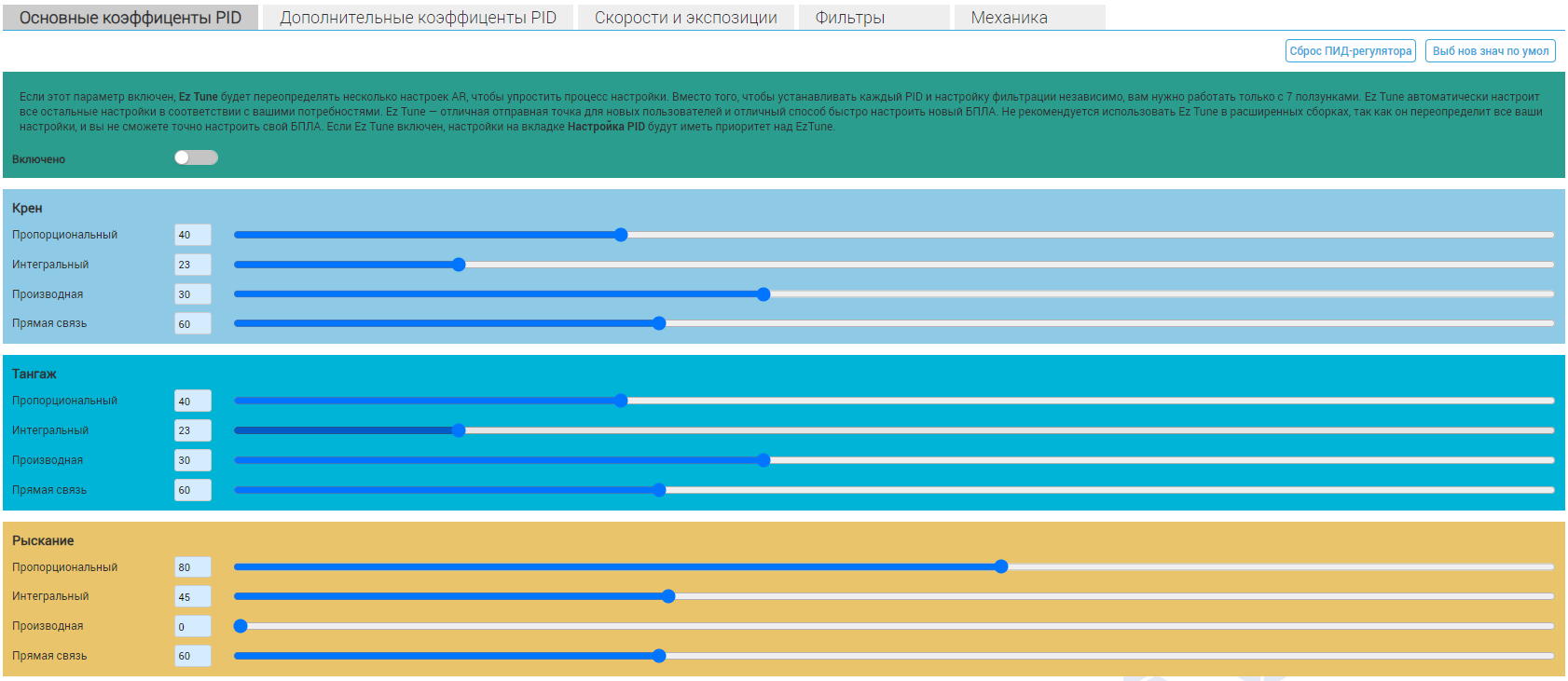

Рисунок 1.19. Пример настройки ПИД-регулятора

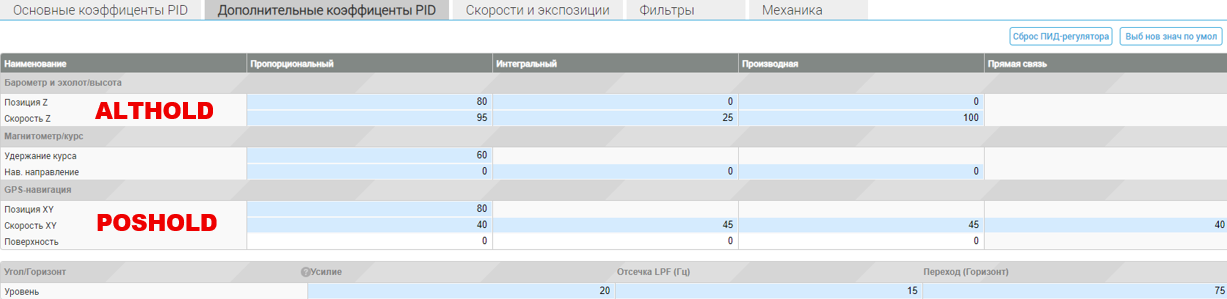

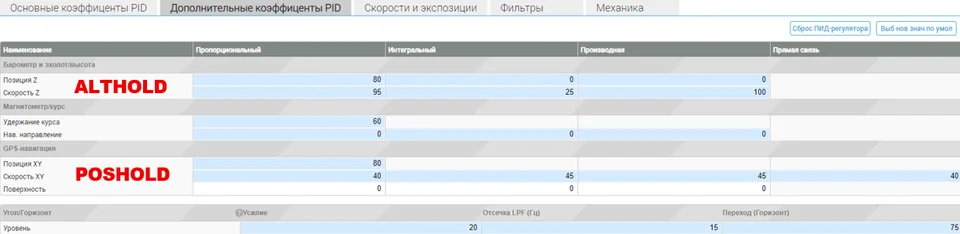

Рисунок 1.20. Пример настройки ПИД-регулятора для режимов AltHold и PosHold

Обратите внимание

настройка ПИД-регуляторов - долгий и нелегкий процесс, требующий аккуратности.

1. Чтобы камера могла коммуницировать с полетным контроллером, необходимо активировать 5-ый последовательный порт. Для этого перейдите в Конфигураторе во вкладку «Порт» (Ports) и активируйте UART5. После нажмите «Сохранить и перезагрузить» (Save and Reboot).

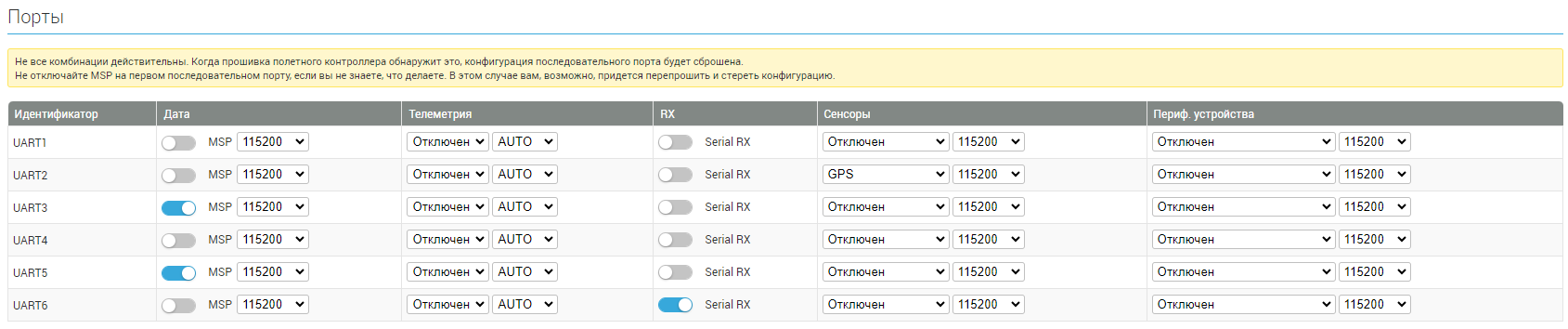

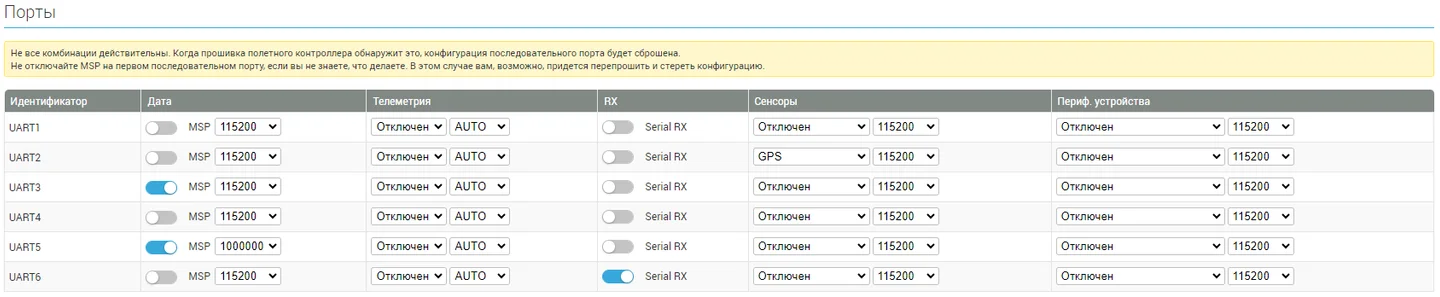

Рисунок 1.21. Настройка портов полетного контроллера

2. Перейдите во вкладку «Командная строка» (CLI) и введите команду, указывающую скорость работы порта. Обратите внимание, что отсчет портов начинается с нуля, поэтому для пятого порта в команде указывается число четыре.

Введите команду и нажмите ENTER:

serial 4 1 1000000

где 4 - номер порта, 4 так как отсчет начинается с 0

1 - тип подключения (MSP)

1000000 - баудрейт

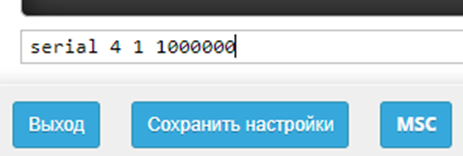

Рисунок 1.22. Ввод команды во вкладке “Командная строка”

3. Если терминал не вывел никаких ошибок, введите команду save и нажмите ENTER. Дождитесь перезагрузки полетного контроллера. После перезагрузки, проверьте, что 5 порт остался активированным.

Рисунок 1.23. Проверка портов полетного контроллера после изменения скорости обмена данными 5 порта

На этом настройка полетного контроллера окончена. Следующий этап - обновление образа на TrackingCam3.

1.3 Подготовка и настройка TrackingCam3

1.3.1 Обновление образа TrackingCam3

1. Скачайте файл обновления камеры по ссылке:

https://github.com/AppliedRobotics/ARA-EDU/blob/main/ARA-EDU-trackingcam3-update/image_update_trackingcam ;

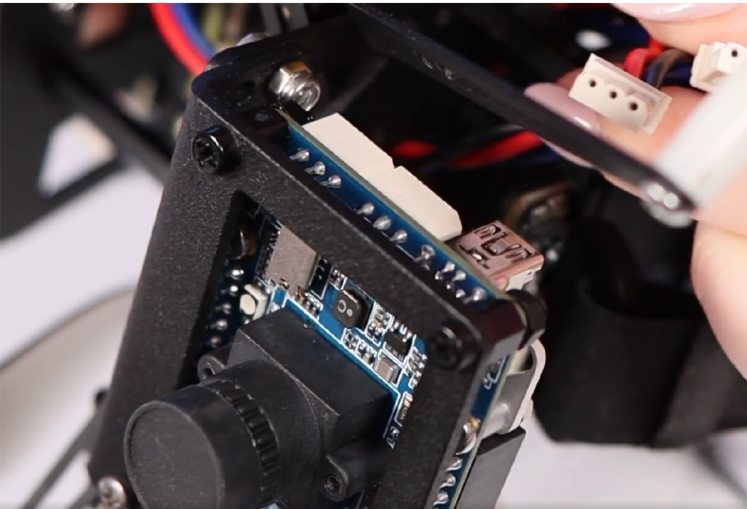

2. Чтобы обновить образ камеры, подключитесь к ней через провод miniUSB;

3. Зайдите в управляющий интерфейс камеры: http://trackingcam3.local:9999 , либо по IP: http://192.168.42.1:9999;

4. В открывшемся окне введите логин root и пароль 12345 и нажмите «Войти»;

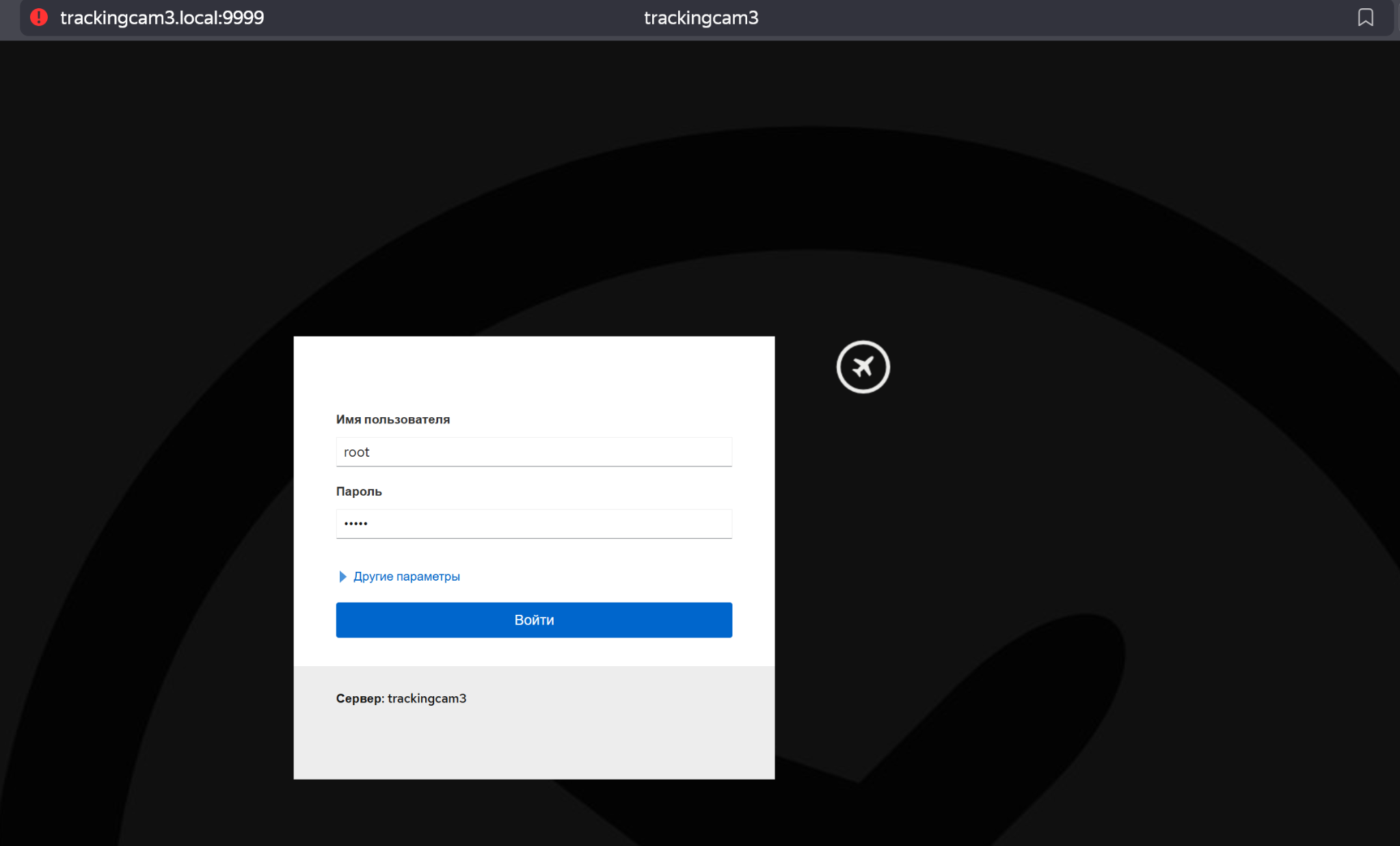

Рисунок 1.24. Окно ввода логина и пароля для доступа к управляющему интерфейсу камеры

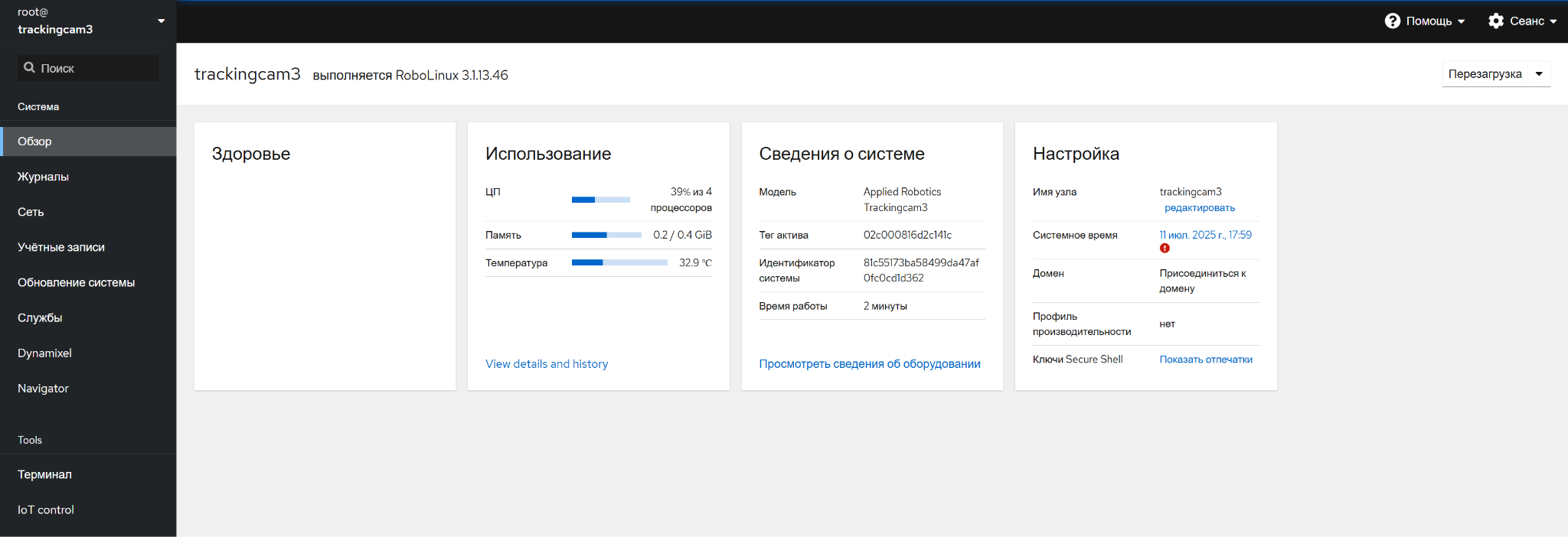

Рисунок 1.25. Обзор управляющего модуля TrackingCam3

5. Перейдите во вкладку «Сеть» и настройте камеру на подключение к внешней сети. Для настройки Wi-Fi нажмите на интерфейс wlan0.

Рисунок 1.26. Настройка сети

Здесь происходят настройки сети дрона. Сеть используется в двух режимах: точка доступа и подключение внешней сети.

6. Нажмите «Редактировать» напротив Wi-Fi.

Рисунок 1.27. Wi-Fi соединение для модуля TrackingCam3

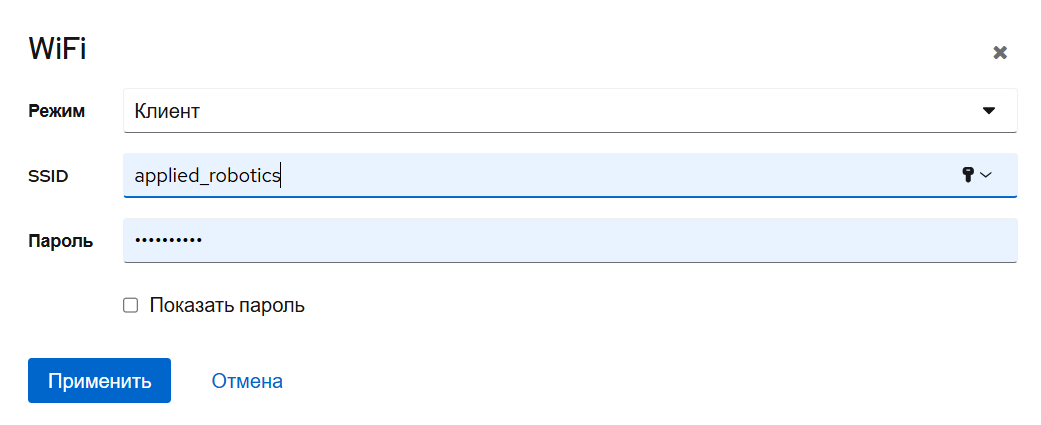

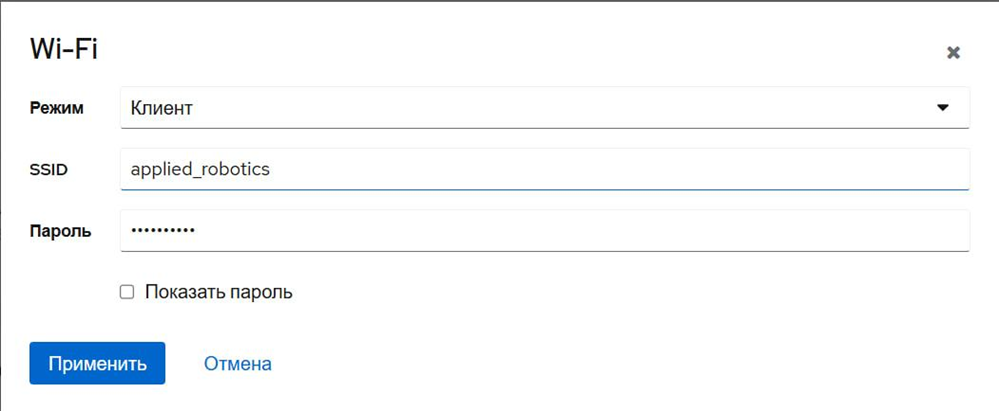

7. Выберите режим «Клиент». Далее введите название сети Wi-Fi и пароль, используемой в вашем рабочем пространстве.

Рисунок 1.28. Вход в режим “Клиент” Wi-Fi соединения модуля TrackingCam3

8. Нажмите «Применить». При успешном подключении к сети произойдет изменение графиков.

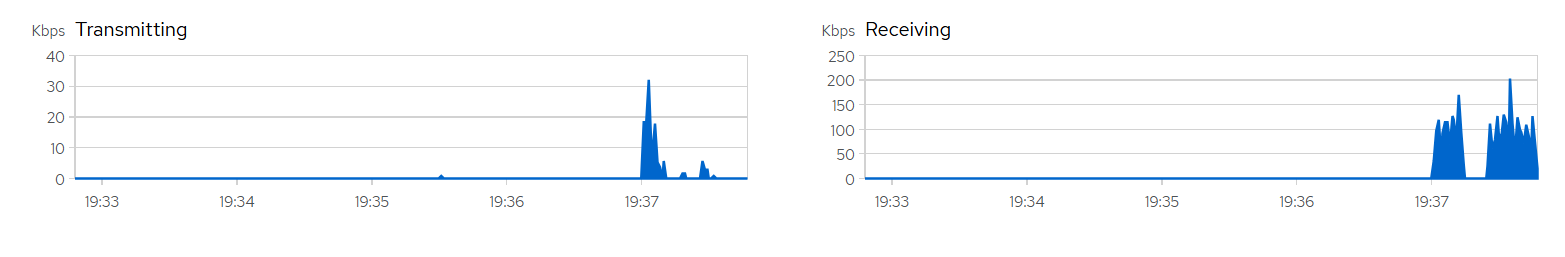

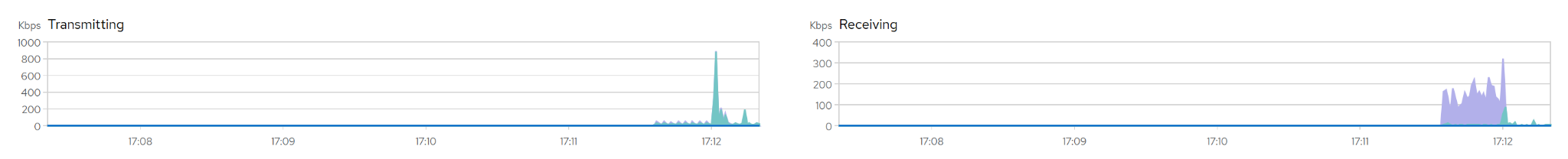

Рисунок 1.29. Графики передачи данных модуля TrackingCam3

9. Перейдите во вкладку «Navigator»;

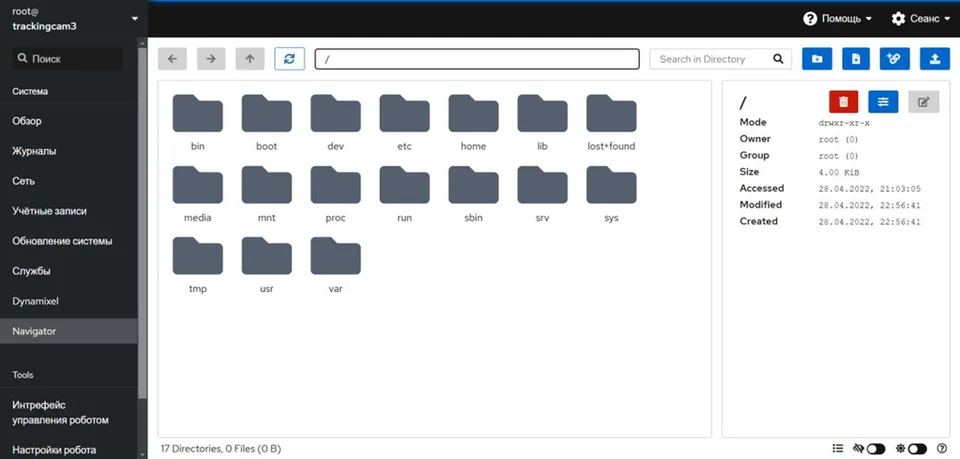

Рисунок 1.30. Файловая система модуля TrackingCam3

10. В адресной строке введите путь home/root и перейдите в данную папку;

Рисунок 1.31. Путь к папке root в файловой системе модуля TrackingCam3

11. Загрузите файл обновления в данную папку:

● Нажмите кнопку «Upload Files» и выберите скачанный файл

Рисунок 1.32. Загрузка файла для обновления прошивки модуля TrackingCam3

● Или перетащите файл из Проводника в область настройки TrackingCam3

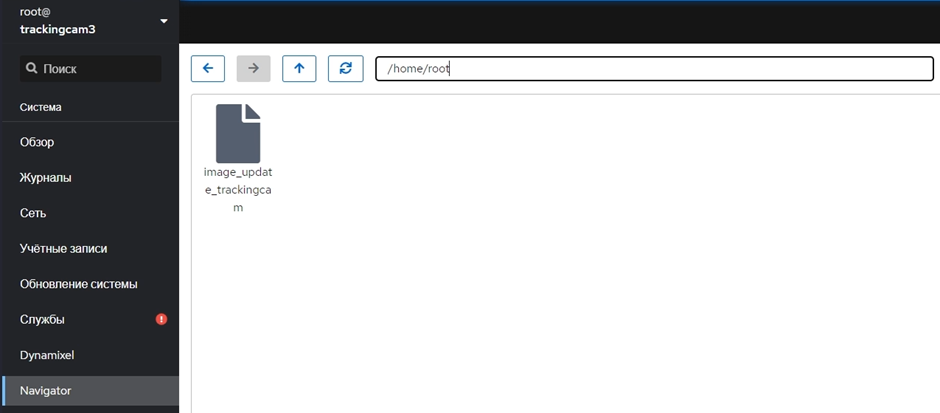

Рисунок 1.33. Файл обновления в папке root

12. Перейдите во вкладку «Терминал»;

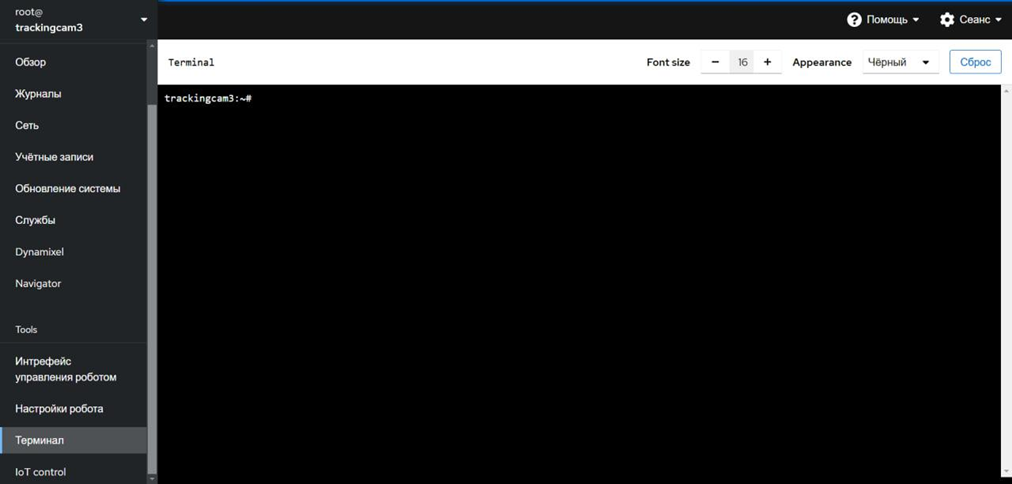

Рисунок 1.34. Командная строка модуля TrackingCam3

13. В Терминале с помощью команд cd и ls проверьте, что камера подключена к сети и терминал открыт в нужной папке.

cd - команда переместит консоль в папку /home/root

ls - команда отобразит содержимое в текущей папке

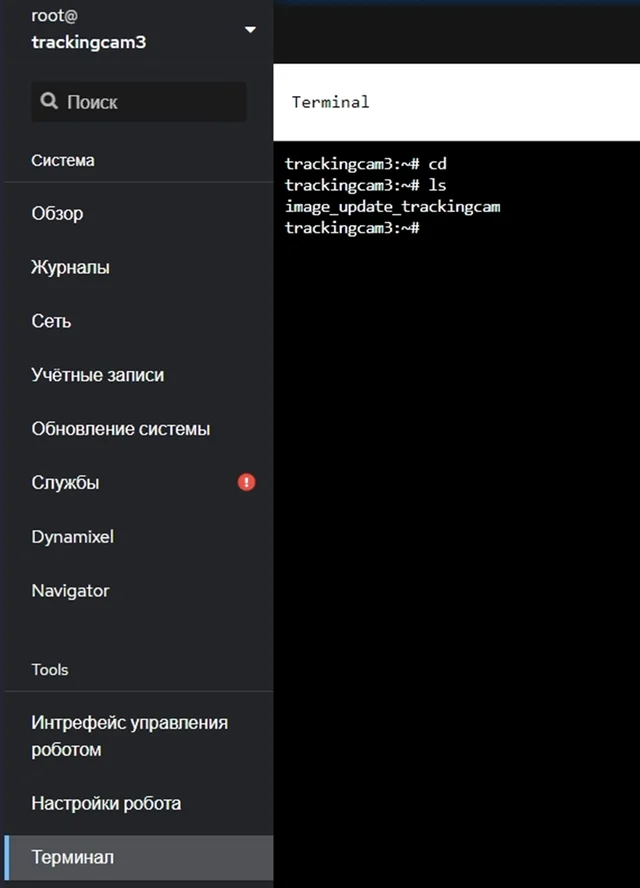

Рисунок 1.35. Командная строка модуля TrackingCam3

13. После проверки введите команду запуска файла:

./image_update_trackingcam -u

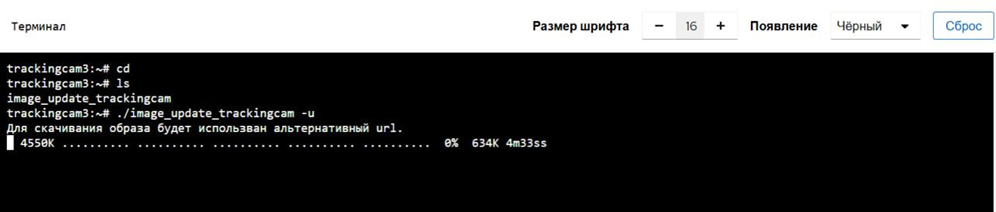

Рисунок 1.36. Загрузка обновления модуля TrackingCam3

14. После ввода команды начнется загрузка актуальной версии обновления. Процесс обновления может занять до нескольких минут, после завершения модуль разорвет соединение. Подождите несколько минут и камера снова будет доступна для работы.

Рисунок 1.37. Загрузка обновления модуля TrackingCam3

15. После обновления изменятся: версия ПО и активный слот

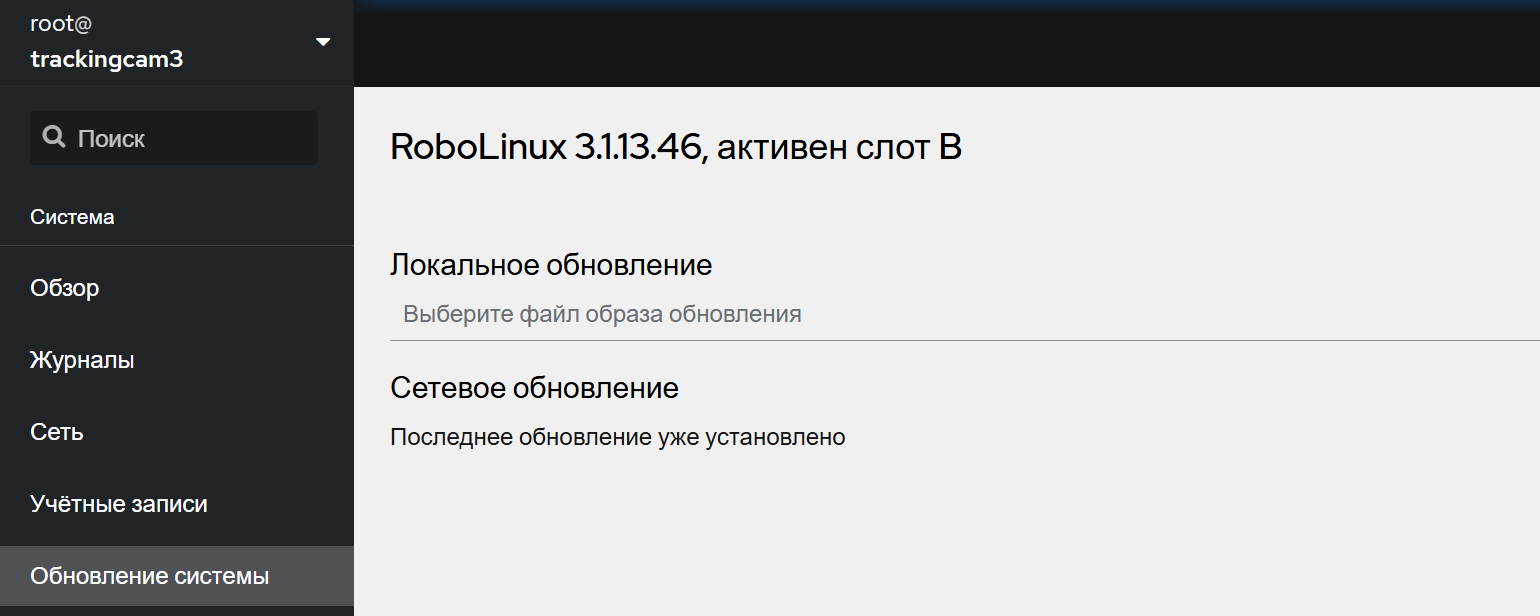

Рисунок 1.38. Обновленная версия прошивки модуля TrackingCam3

1.3.2 Настройка Wi-Fi сети БВС

После обновления образа необходимо выполнить настройки собственной Wi-Fi сети БВС.

1. Подключите камеру к компьютеру с помощью провода mini USB;

2. Зайдите в управляющий интерфейс камеры: http://trackingcam3.local:9999, либо по IP: http://192.168.42.1:9999 ;

3. В открывшемся окне введите логин и пароль;

4. Перейдите во вкладку «Сеть» и настройте камеру на подключение к внешней сети. Для настройки Wi-Fi нажмите на интерфейс wlan0.

Рисунок 1.39. Вкладка «Сеть» управляющего интерфейса камеры

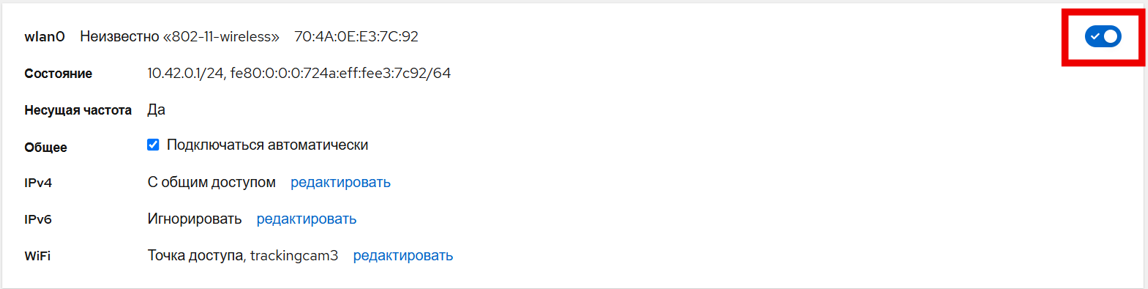

Рисунок 1.40. Интерфейс wlan0 для настройки Wi-Fi

Здесь происходят настройки сети камеры. Проверьте, чтобы состояние было активно.

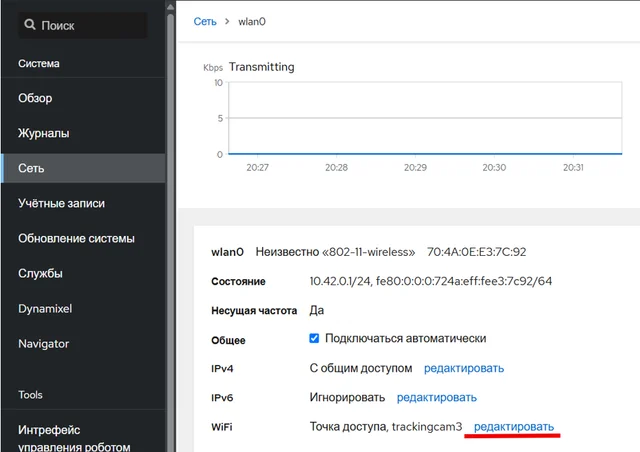

Рисунок 1.41. Настройки Wi-Fi

Сеть используется в двух режимах: **точка доступа **и подключение внешней сети.

Преимущество подключения к внешней сети заключается в том, что вы не теряете интернет-соединение при работе с камерой, однако если сеть перегружена, подключение к камере и получение информации будут долгими и затрудненными. В этом случае рекомендуется настроить сеть камеры в режиме точки доступа, это обеспечит более быструю связь с ней.

Нажмите «Редактировать» напротив Wi-Fi;

Рисунок 1.42. Редактирование Wi-Fi

1. Настройка подключения в режиме точки доступа:

В качестве режима выберите точку доступа. Укажите уникальный идентификатор сети (SSID) и пароль для беспроводной сети, создаваемой камерой TrackingCam3.

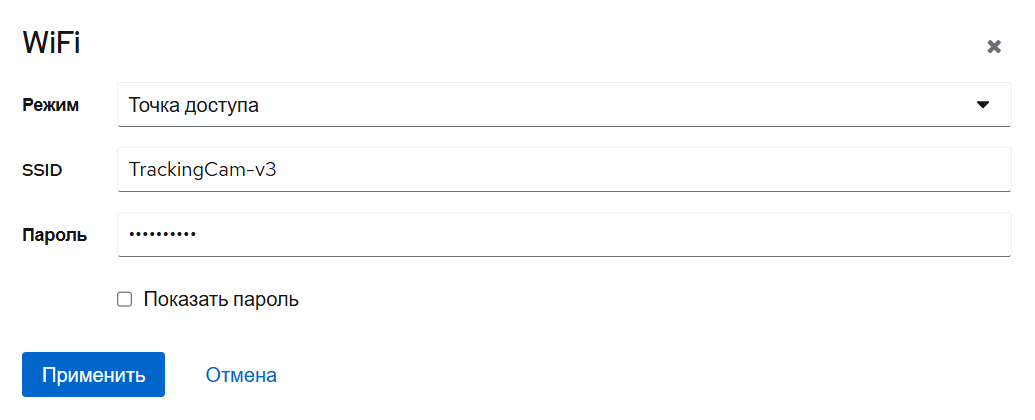

Рисунок 1.43. Настройка сети в режиме Точки доступа

Нажмите «Применить», чтобы сохранить изменения. После этого камера начнет раздавать Wi-Fi с заданными вами названием и паролем.

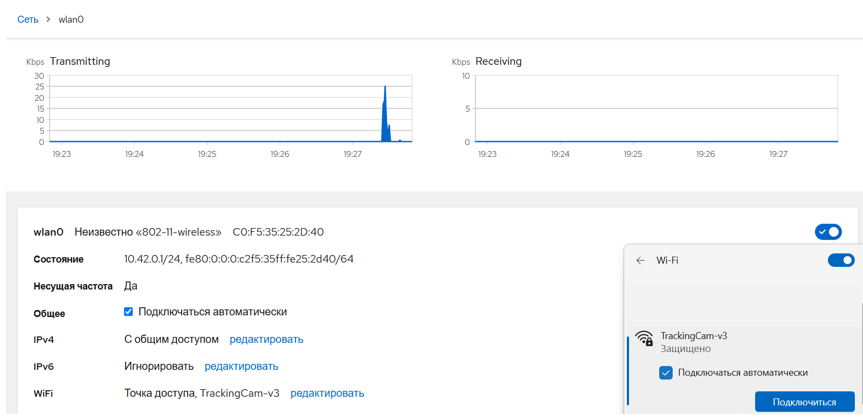

Рисунок 1.44. Собственная Wi-Fi сеть камеры

Внимание

Чтобы избежать путаницы при совместном использовании нескольких БВС одновременно – создавайте уникальные названия и не подключайте несколько БВС к одной сети.

2. Настройка подключения в режиме подключения внешней сети:

В качестве режима выберите Клиент. Далее введите название сети Wi-Fi и пароль, используемой в вашем рабочем пространстве.

Рисунок 1.45. Настройка сети в режиме Клиент

Нажмите «Применить». При успешном подключении к сети произойдет изменение графика.

Рисунок 1.46. Изменение графика при успешном подключении к внешней сети

Чтобы избежать путаницы при совместном использовании нескольких БПЛА одновременно, не подключайте несколько БПЛА к одной сети, либо при подключении используйте IP-адрес камеры. Чтобы узнать его смотрите подраздел 1.3.2.

Внимание

Подключение по IP-адресу является приоритетным, если к сети подключено несколько камер, так как этот способ позволяет избежать неприятных последствий в виде подключения к чужой камере.

1.3.3 Подключение к Wi-Fi сети БВС

• Подключение ПК к собственной Wi-Fi сети камеры, когда камера находится в режиме Точки доступа:

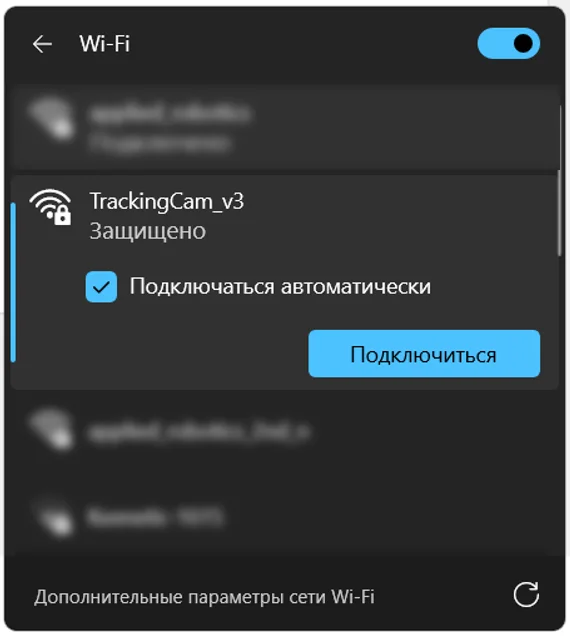

Рисунок 1.47. Подключение к Wi-Fi сети модуля TrackingCam3

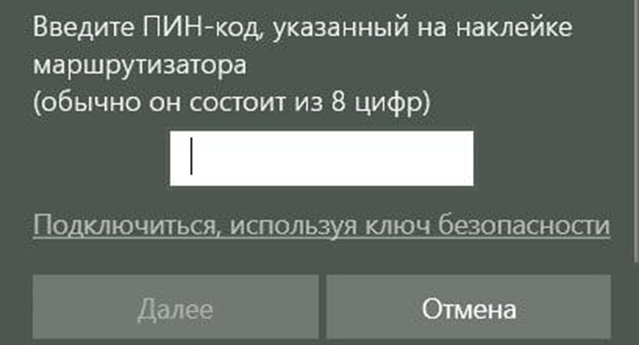

Для подключения выберите «Подключиться, используя ключ безопасности» (либо «Подключиться с помощью пароля») и введите установленный вами пароль.

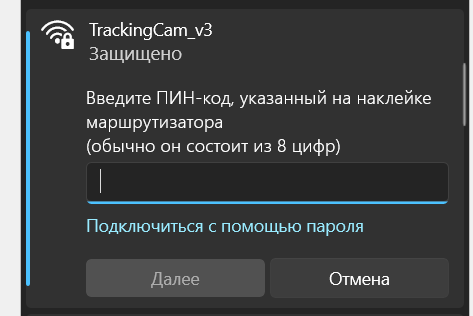

Рисунок 1.48. Ввод пароля Wi-Fi соединения модуля TrackingCam3

• Подключение к сети вашего рабочего пространства, когда камера находится в режиме «Клиент»:

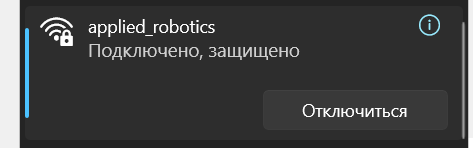

Рисунок 1.49. Подключение к внешней сети

1.3.4 Получение и изменение IP-адреса камеры

Чтобы узнать IP-адрес камеры:

1. Подключите камеру к компьютеру с помощью провода mini USB и зайдите в управляющий интерфейс камеры;

2. Перейдите в раздел “Сеть”.

usb-gadget – тут прописывается IP камеры при подключении к ней через USB провод.

Напротив wlan0 прописан IP камеры, который она имеет при настроенной Wi-Fi сети.

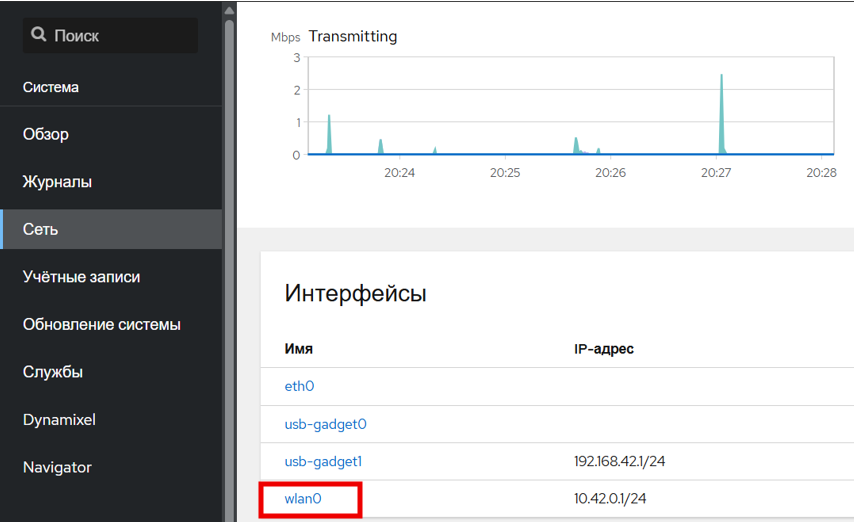

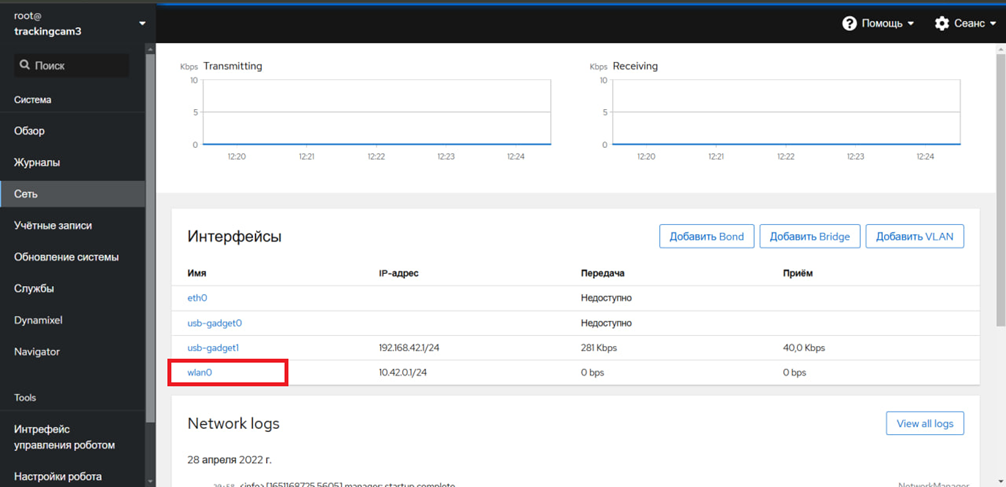

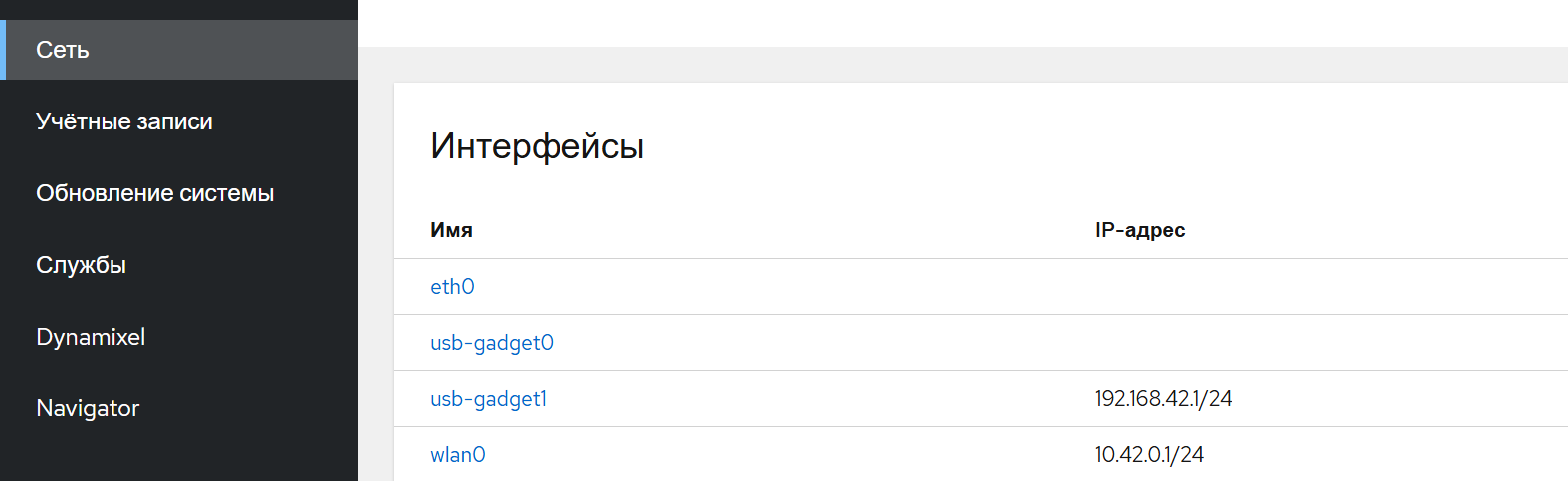

Рисунок 1.50. Переход в раздел “Сеть” в интерфейсе камеры

10.42.0.1 – это базовый IP камеры, когда камера находится в режиме Точки доступа.

Если камера находится в режиме «Клиент», IP-адрес будет другим. В этом режиме камера имеет уникальный IP-адрес в сети, и он всегда будет разным. Пример:

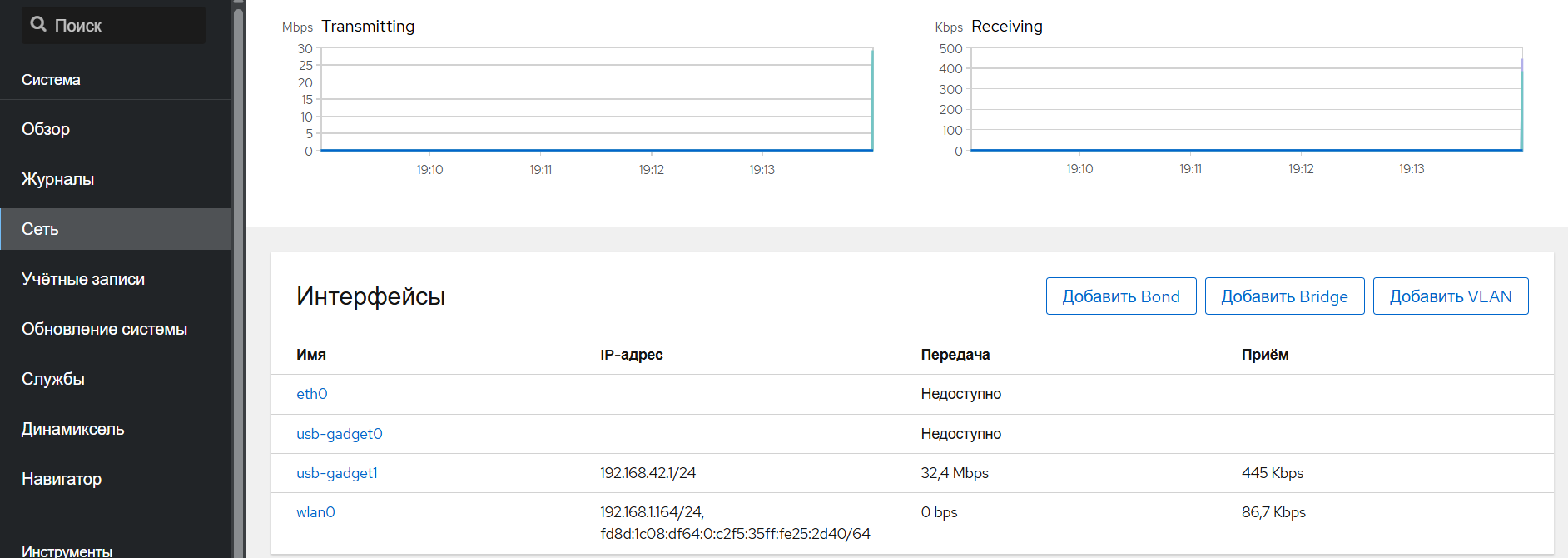

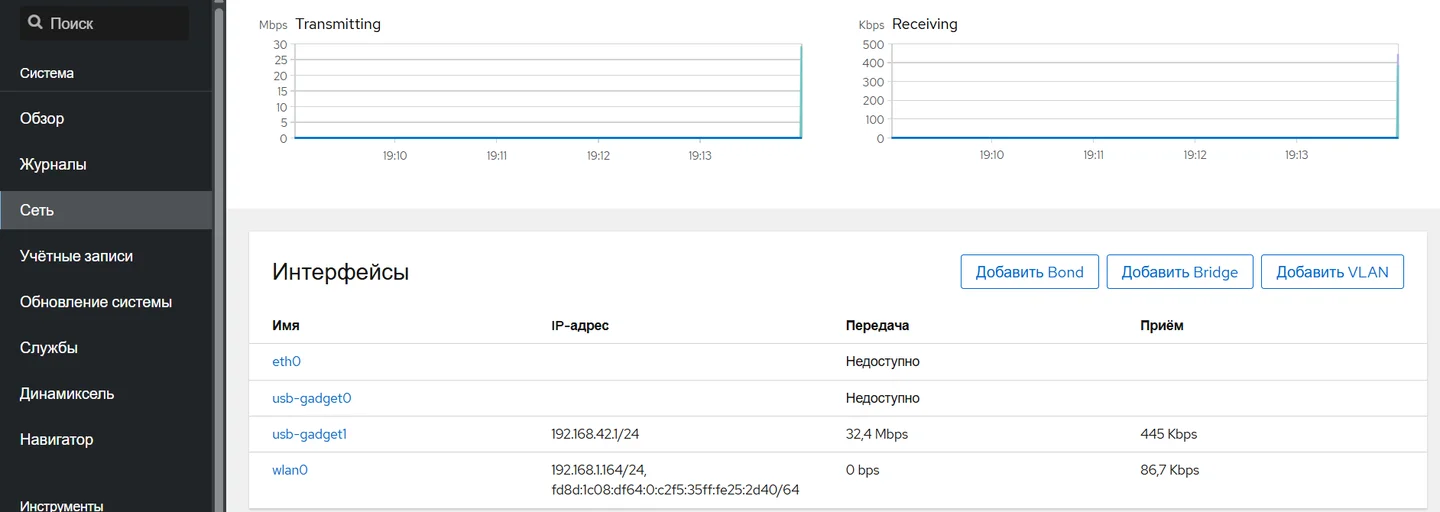

Рисунок 1.51. Пример IP-адреса камеры при настройке сети в режиме «Клиент»

При необходимости вы можете изменить IP-адрес камеры. Это доступно только в режиме Точки доступа.

Алгоритм изменения IP-адреса камеры:

1. Подключите камеру к ПК с помощью провода mini USB;

2. Зайдите в управляющий интерфейс камеры. Перейдите на вкладку «Сеть»;

3. Во вкладке «Сеть» перейдите в wlan0. Нажмите “Редактировать” напротив IPv4;

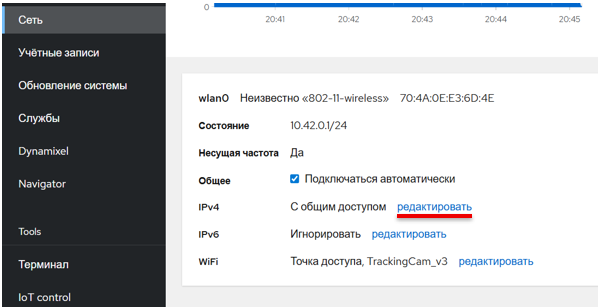

Рисунок 1.52. Редактировать IPv4

4. В строке «Адреса» выберите «Вручную»

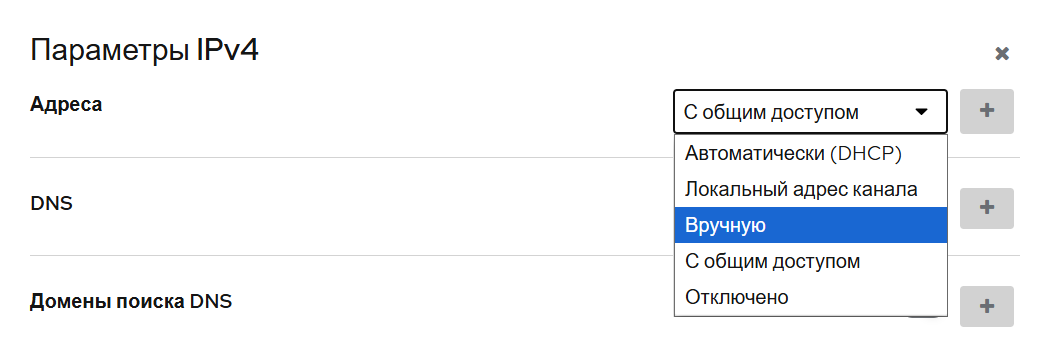

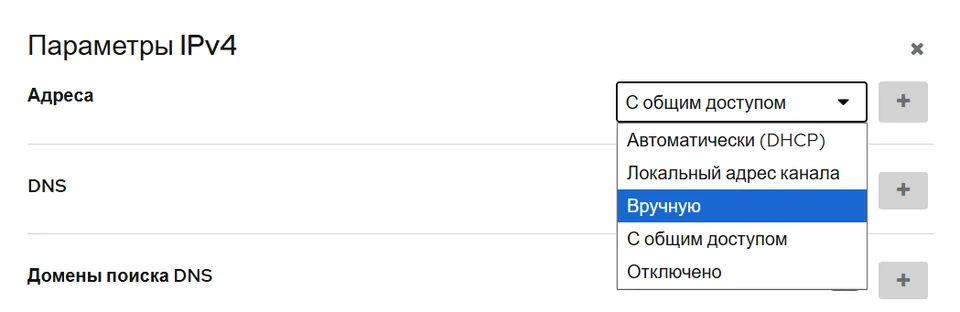

Рисунок 1.53. Настройка изменения адреса вручную

5. Базово прописываем 192.168.42.<ваше число>. В примере ниже «ваше число» берется 10, но вы можете выбрать его от 0 до 255. 24 – это маска сети.

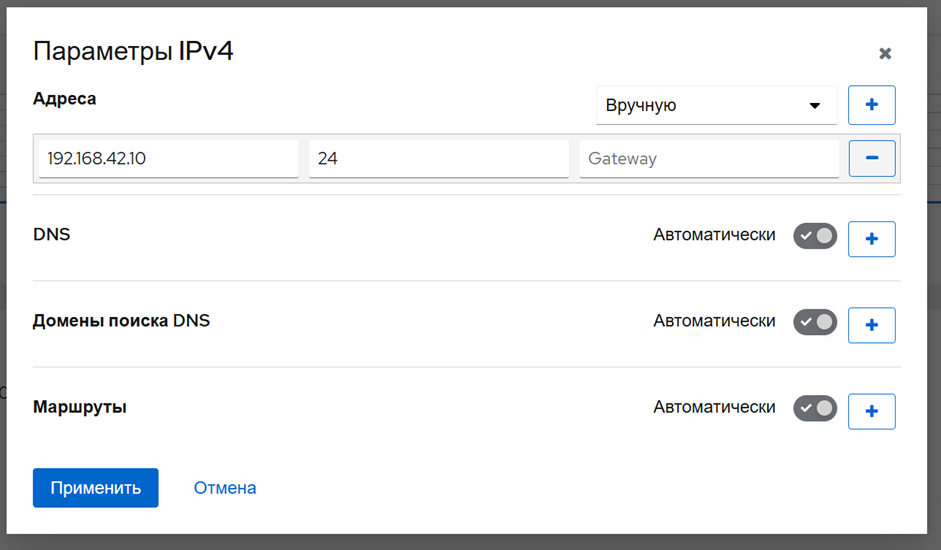

Рисунок 1.54. Редактирование IPv4

6. Перезагрузите камеру. Отключите и снова подключите провод.

7. Далее необходимо выставить такую же подсеть на Вашем персональном компьютере. Перейдите в «Настройки» Wi-Fi, который раздает камера.

Для Windows:

Нажмите “Редактировать” назначение IP.

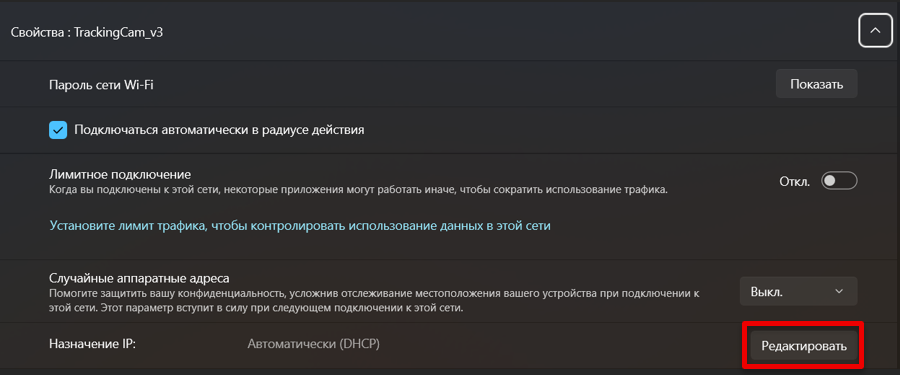

Рисунок 1.55. Редактировать назначение IP

8. Ручная настройка IP-адреса.

Для Windows:

В открывшемся окне в выпадающем списке выберите «Вручную» и переведите ползунок IPv4 в активное положение. Введите IP-адрес для компьютера. Он должен отличаться от IP камеры. В маске подсети пропишите 255.255.255.0. Нажмите «Сохранить».

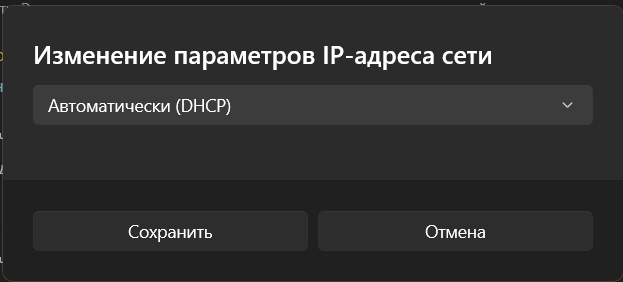

Рисунок 1.56. Изменение параметров IPv4 в настройках компьютера на Windows

Для Linux:

Перейдите в настройку IPv4, выберите “Manual”. Введите IP-адрес для компьютера. Он должен отличаться от IP камеры. В маске подсети пропишите 255.255.255.0. Нажмите «Apply».

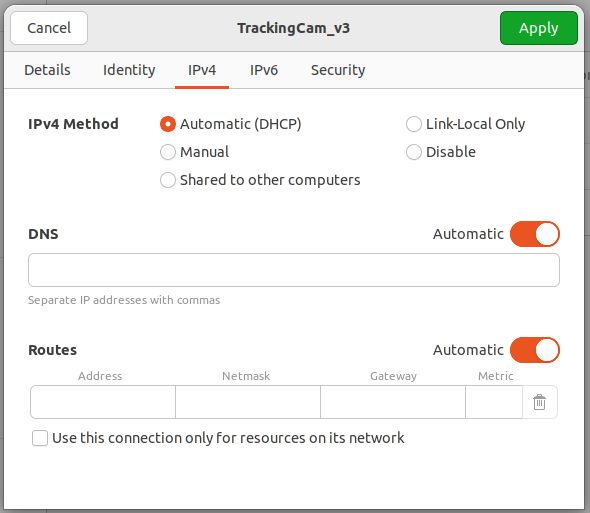

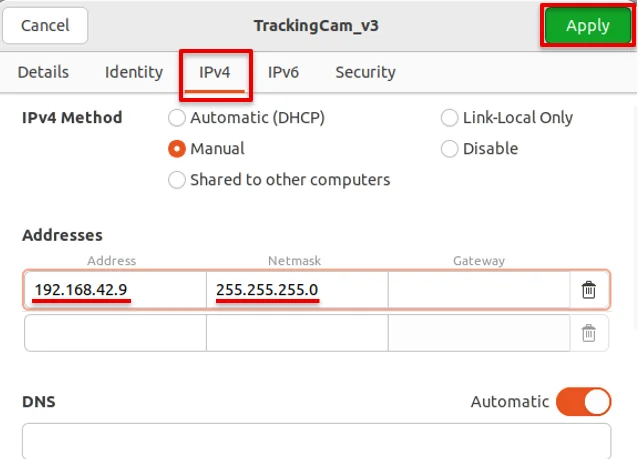

Рисунок 1.57. Изменение параметров IPv4 в настройках компьютера на Linux

9. Для подключения к камере перейдите в командную строку (терминал) компьютера.

Для Windows:

Win+R, введите команду cmd.

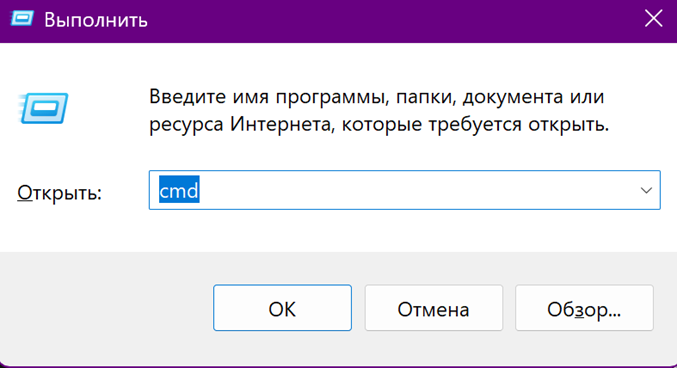

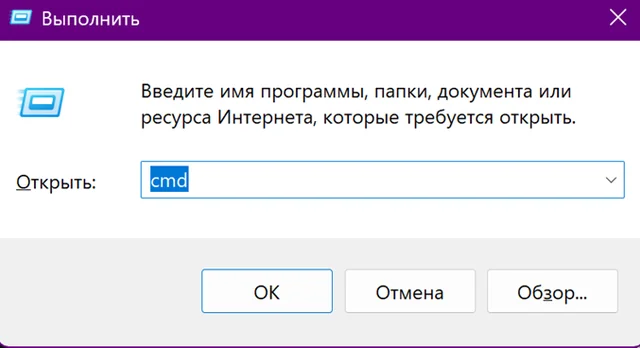

Рисунок 1.58. Командная строка компьютера на Windows

Для Linux:

Перейдите в терминал

Рисунок 1.59. Терминал

10. Подключитесь к Wi-Fi камеры и посмотрите, чтобы IP-адрес беспроводной сети был таким, какой вы задали.

Для Windows:

В командной строке введите команду

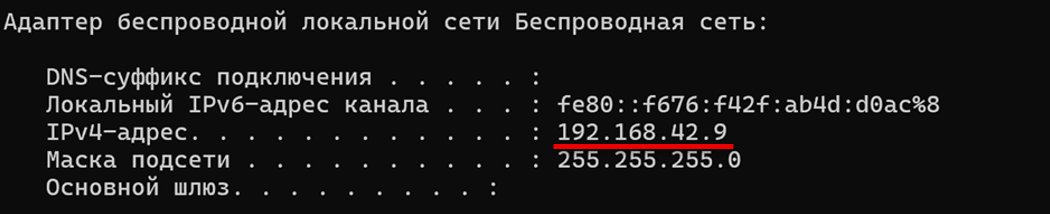

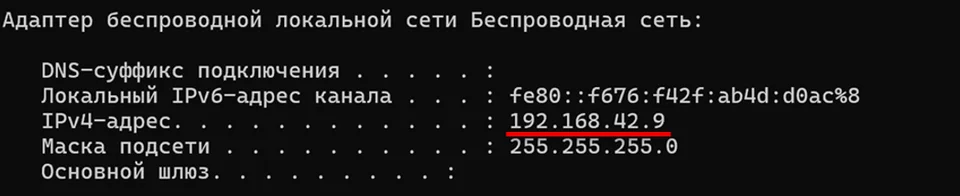

Рисунок 1.60. Вывод в командной строке Windows после ввода команды

Для Linux:

В терминале ведите команду

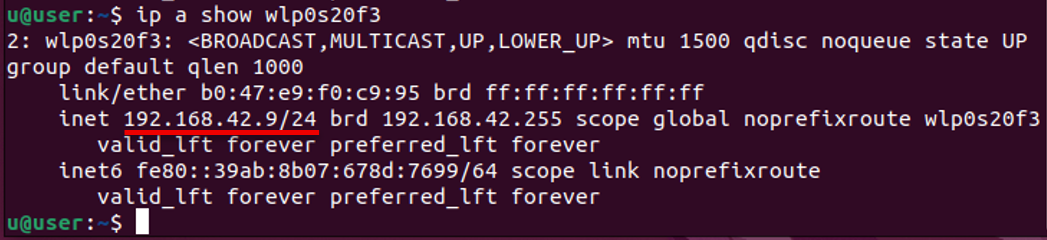

ip a show wlp0s20f3

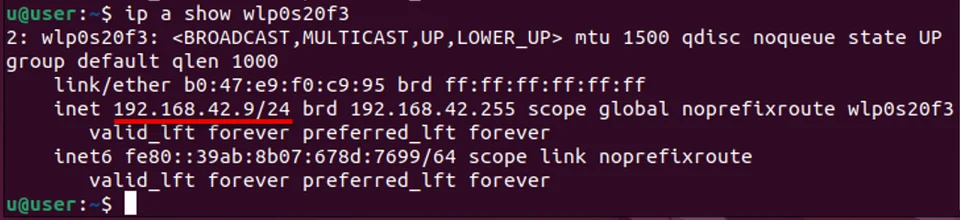

Рисунок 1.61. Вывод в терминале Linux после ввода команды

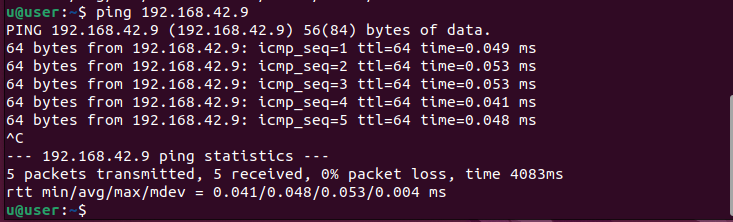

11. Далее напишите команду ping<IP камеры>. Убедитесь, что происходит обмен данными с камерой.

ping<IP камеры>

Для Windows:

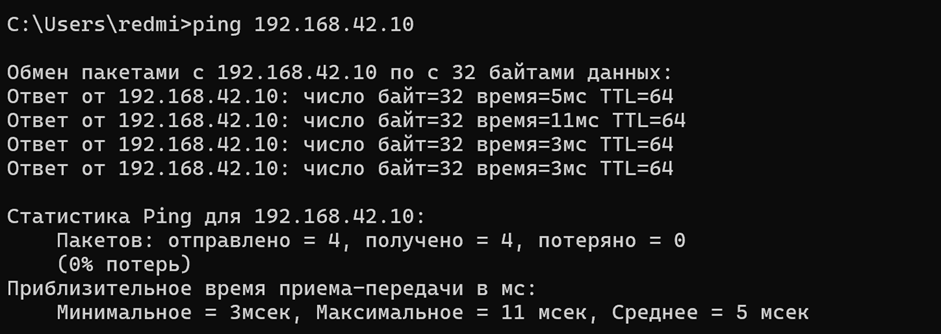

Рисунок 1.62. Вывод в командной строке Windows после ввода команды

Для Linux:

Рисунок 1.63. Вывод в терминале Linux после ввода команды

12. Теперь, помимо перехода по ссылке http://trackingcam3.local:9999 , вы можете подключиться к графическому интерфейсу камеры через новый IP-адрес. Для этого в браузерной строке введите 192.168.42.<ваше число>:9999

13. Если вам необходимо вернуть базовый IP камеры и подключение по нему, выполните шаги 1-4 данной инструкции. В параметрах IPv4 верните «С общим доступом»:

Рисунок 1.64. Возврат настроек Wi-Fi в управляющем интерфейсе камеры

Также верните настройки Wi-Fi сети камеры на компьютере:

Для Windows:

Рисунок 1.65. Возврат настроек Wi-Fi сети камеры на компьютере Windows

Для Linux:

Рисунок 1.66. Возврат настроек Wi-Fi сети камеры на компьютере Linux

1.4 Настройка DXL устройств(модулей)

При программировании ARA EDU доступно использование дополнительных DXL-модулей:

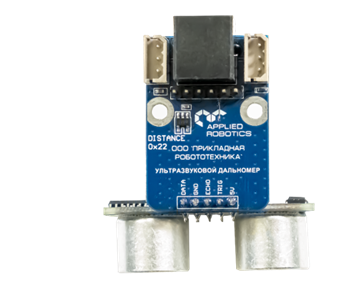

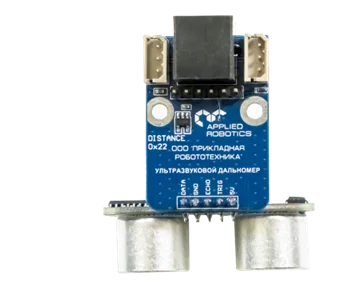

• Модуль “Ультразвуковой дальномер”

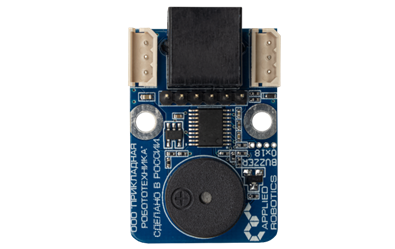

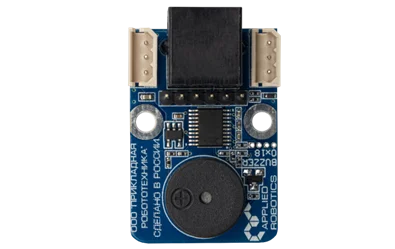

• Модуль “Звуковой пьезоизлучатель”

• Модуль “Трехцветный светодиод”

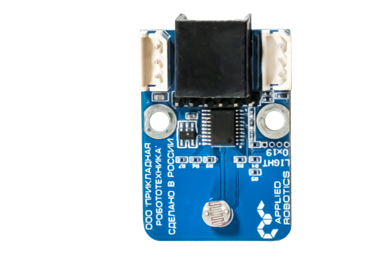

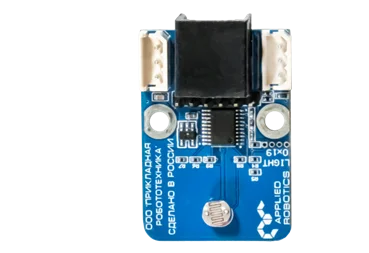

• Модуль “Датчик освещенности”

Все эти устройства можно использовать при автономном полете дрона, например, сигнализировать о чем-либо или обходить препятствия.

Перед использованием DXL устройства необходимо прошить:

1. Отключите Универсальный вычислительный модуль FC-ESP32-HAT из электрической схемы. Подключите датчики «Ультразвуковой дальномер», «Трехцветный светодиод», «Датчик освещенности» последовательно друг к другу при помощи DXL проводов, последний в цепи подключите в полетный контроллер. Модуль «Звуковой пьезоизлучатель» подключите к TC3 с помощью провода DXL. Проверьте, что TC3 подключена в полетный контроллер с помощью провода DXL;

2. Подключите аккумулятор;

3. Подключитесь к TrackingCam3 через провод miniUSB и зайдите в управляющий интерфейс;

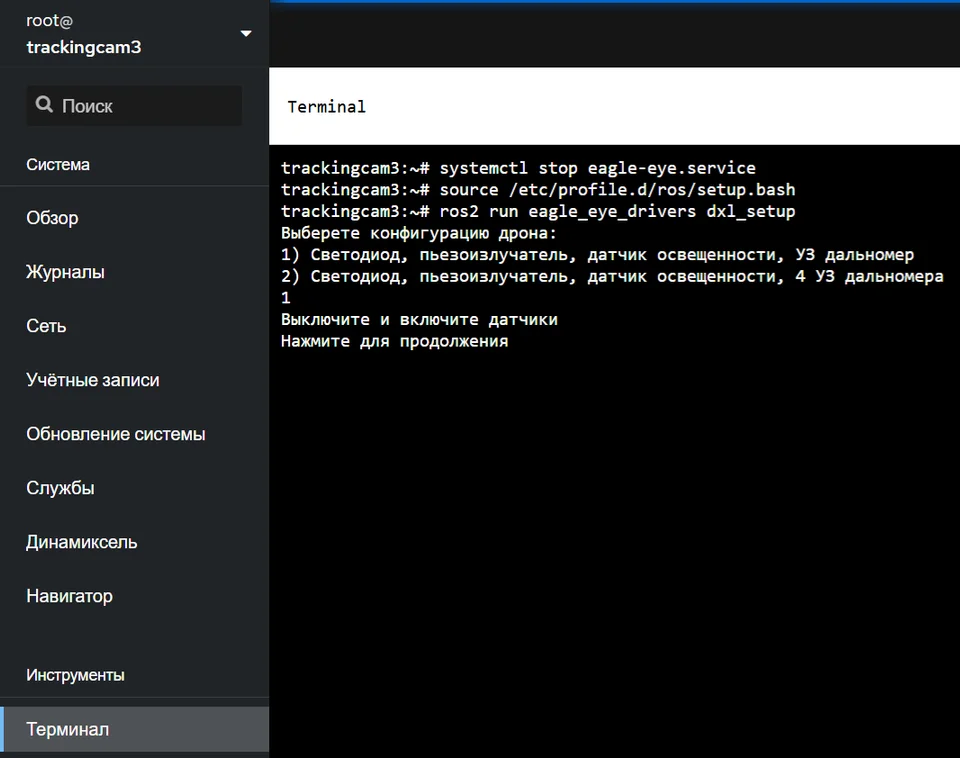

4. Перейдите в раздел “Терминал”;

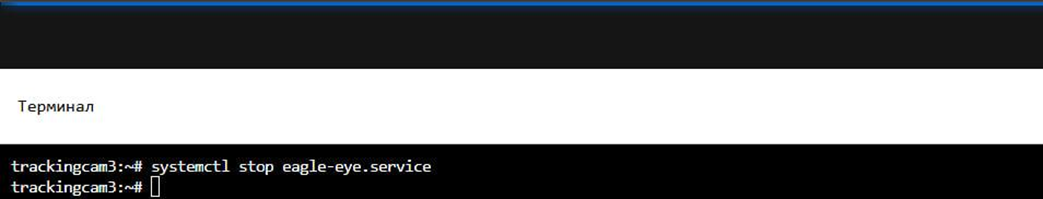

5. Введите команду:

systemctl stop eagle-eye.service

6. Дождитесь выполнения команды

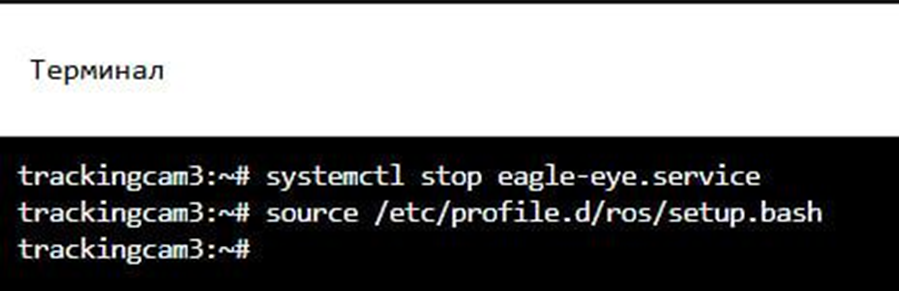

7. Введите:

source /etc/profile.d/ros/setup.bash

8. Дождитесь инициализации программного окружения

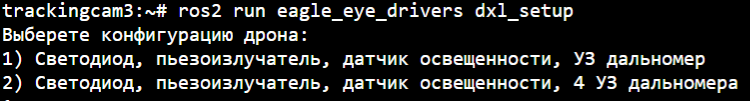

9. Введите

ros2 run eagle_eye_drivers dxl_setup

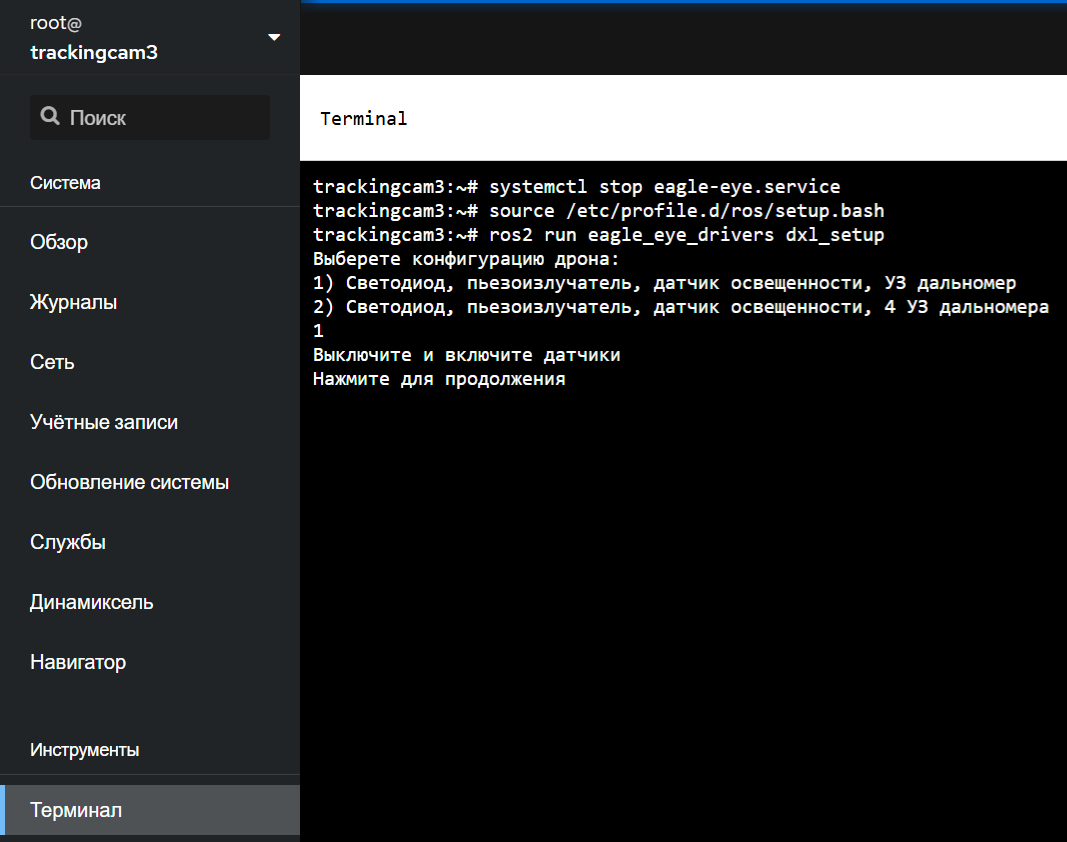

10. После выполнения команды введите цифру 1 и нажмите ENTER

11. Отключите датчики (отключите dxl провода) и полетный контроллер от TrackingCam3 и снова подключите, после чего нажмите ENTER

Начнется проверка подключения датчиков

12. Если все этапы были выполнены корректно, то появится следующее сообщение:

Если же в выводе будет ошибка, проверьте, что все датчики подключены корректно.
