Глава 2. Обзор модуля TrackingCam
TrackingCam — модуль технического зрения, способный выполнять операции по распознаванию как одноцветных объектов, так и составных объектов, состоящих из нескольких цветовых областей.

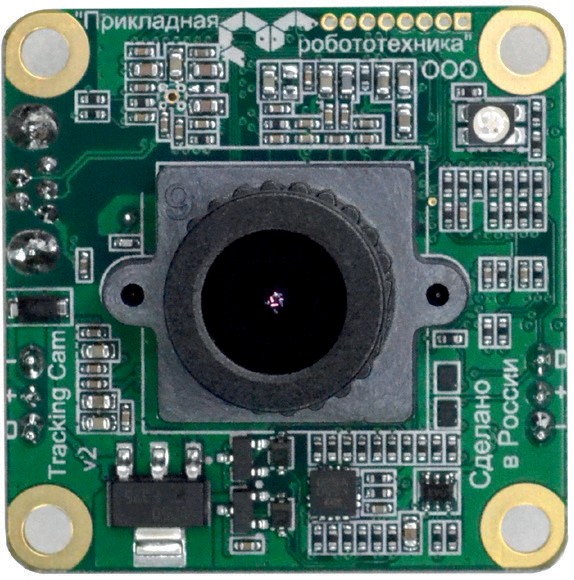

a) - вид спереди

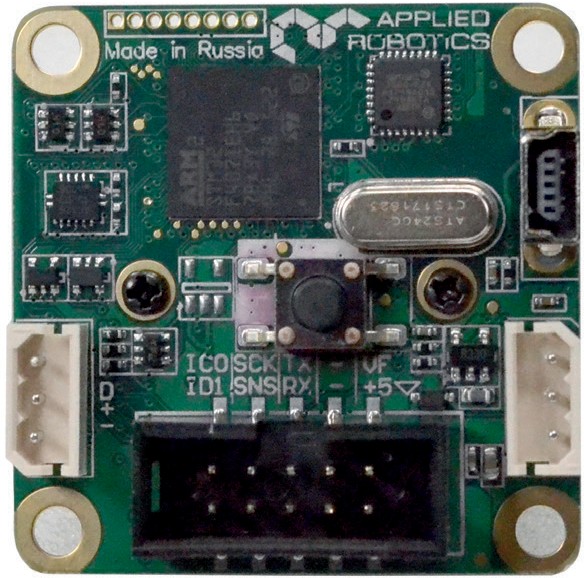

б) - вид сзади
Рис. 2.1 Модуль TrackingCam:
Элементы модуля TrackingCam
- Объектив со стандартной резьбой М12
- Калибровочный винт — используется для фиксации объектива после настройки фокуса
- Светодиодный индикатор — отображает состояние модуля
- Разъемы Dynamixel — используются для подключения модуля к конструкторам Robotis как Dynamixel-совместимое устройство
- Общий разъем подключения к другим устройствам — содержит выводы питания, синхронизации, интерфейсов UART, I2C, SPI.
- Разъем USB — служит для подключения модуля к ПК
- Кнопка — используется для перезагрузки телекамеры
- Отладочные выводы SWD — используются для сервисного обслуживания модуля
| Страна-изготовитель | Россия |
|---|---|
| Матрица | Omni Vision 7725, 1/4’’ |
| Разрешение матрицы | 640х480 пикселей |
| Кадровая частота | До 30 кадров в секунду |
| Процессор | STM32f407 - ARM Cortex M4 168 МГц |
| Объем ОЗУ | 168 Кбайт |
| Объем флеш-памяти | 512 Кбайт |
| Тип оптики | Стандартная на держатель М12 |
| Углы обзора объективов по горизонтали | От 45 до 75 градусов (в зависимости от используемого объектива) |
| Углы обзора объективов по вертикали | До 47 градусов (в зависимости от используемого объектива) |
| Потребляемая мощность | 1 Вт |
| Напряжение питания | 5 - 12В |
| Поддержка интерфейсов | I2С, UART, SPI, Dynamixel, USB |
| Разъемы | IDC 10 выводов |
| Поддерживаемые уровни напряжения портов ввода-вывода | 3.3В, 5В |
| Глубина цвета | 8 бит |
| Количество одновременно распознаваемых одинаковых цветовых областей | До 255 |
| Количество запоминаемых образов | До 10 цветных областей и до 5 составных объектов |
| Количество цветных областей в составном объекте | От 1-ой до 3-х |
| Признаки распознавания цветных областей | Яркость, цвет, площадь, округлость, выпуклость, инерция |
| Признаки составных объектов | Положение и тип основной цветной области, взаимное положение и ориентация цветных областей |
| Поддержка синхронизации нескольких телекамер между собой | Присутствует, аппаратная с точностью ± 1мс |
| Максимальное качество видеопотока на ПК | Разрешение 640х480 пикселей при частоте до 30 кадров в секунду |
| Поддерживаемые ОС | Windows, Linux |
| Габариты (ШхВхГ) | 38 мм х 38 мм х 32 мм |
Таблица 2.1 Характеристики TrackingCam
