Глава 3. Подготовка модуля технического зрения TrackingCam v3 к работе
Модуль технического зрения TrackingCam v3 поставляется с уже загруженным образом операционной системы и готовым к работе, однако, в связи с тем, что постоянно происходит программная доработка данного модуля – исправляются ошибки, добавляется новый функционал, улучшаются алгоритмы распознавания – рекомендуется иногда выполнять обновление модуля, а в случае поломки системы – переустановить образ системы. Рассмотрим в этой главе способы установки образа с нуля, а также обновления программного обеспечения модуля.
Загрузка образа ОС в TrackingCam v3
Модуль TrackingCam v3 поставляется с предустановленным образом. В этом можно убедиться следующим образом: если при подключении модуля к компьютеру, либо подключении его к источнику питания, мигает зеленый и горит красный светодиоды, то это значит, что на модуль TrackingСam v3 уже установлен образ, он корректно загружается, и можно пропустить первый пункт данной главы.
Если же при подключении модуля к ПК через USB-mini кабель и попытке открытия интерфейса настройки с помощью веб-браузера по ссылке
«trackingcam3.local», не открывается сервис motorcortex, либо не происходит никакой индикации на модуле, то необходимо выполнить загрузку, либо перезагрузку образа на модуль TrackingCam v3 самостоятельно. Для этого необходимо:
- получить файл образа от разработчиков, скачав его, либо с репозитория github, либо получив файл по запросу через связь с технической поддержкой производителя;
- используя полученный файл образа, подготовить загрузочную карту памяти типа microSD объёмом от 8 до 16 Гб следующим образом:
Для пользователей Linux
Перепрошить карту памяти командой:
zcat robo-image-flasher-trackingcam3-20200513233700.rootfs.sdlittle.gz| sudo dd of=/dev/sdd bs=1M status=progress
где «robo-image-flasher-trackingcam3-20200513233700.rootfs.sdlittle. gz» – наименование файла образа. Важно не перепутать адрес microSD карты, в нашем случае это: /dev/sdd.
После того как команда будет выполнена, нужно переподключить microSD карту к ПК. Если все предыдущие шаги были выполнены правильно, карта памяти будет называться Robolinux. Заходим в корневую папку флешки «flasher» и копируем в нее нужный нам файл образа.
Загрузочная флешка будет готова, как только архив будет скопирован до конца. Далее вставляем microSD карту в модуль TrackingCam v3 и подключаем его к ПК через USB-mini. Если загрузочный образ был установлен неправильно, то будет гореть красный светодиод. Если же загрузочный образ был установлен верно, то светодиоды на модуле будут мигать в следующей последовательности:
- Зеленый и красный светодиод мигают;
- Зеленый и красный светодиод непрерывно горят;
- Горит только зеленый.
После того как все три пункта будут выполнены, образ будет установлен. Далее отключаем модуль TrackingCam v3 от ПК и вытаскиваем microSD карту. После повторного подключения модуля технического зрения к ПК, на нем должен гореть красный и мигать зеленый светодиоды.
Для пользователей Windows
Для прошивки модуля TrackingCam v3 необходима одна microSD карта и программа BalenaEtcher (https://www.balena.io/etcher/). Нужно запустить программу BalenaEtcher и вставить microSD карту в компьютер:
![]()

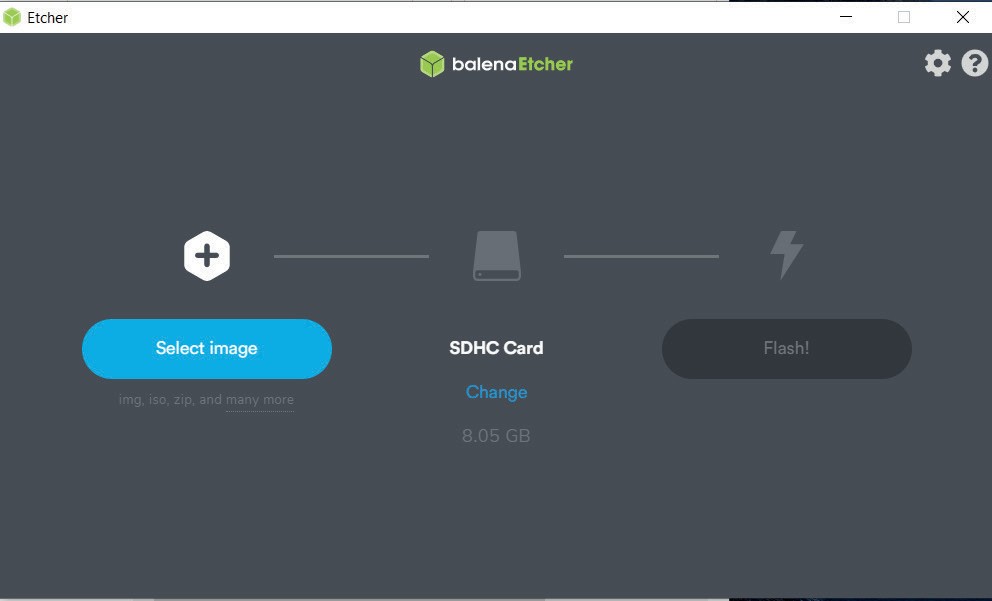

Рис. 3.1. Программа для записи образа
![]()

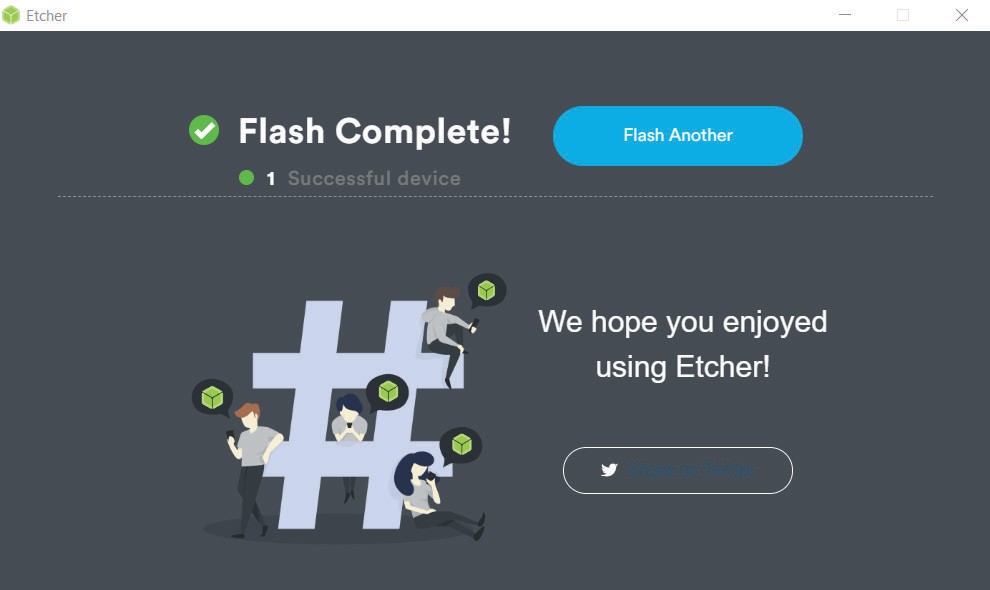

Рис. 3.2. Окончание загрузки образа на карту памяти
После загрузки образа на microSD карту, ее нужно вставить в модуль TrackingCam v3. Подключаем модуль технического зрения к ПК через USB-mini. Если загрузочный образ был установлен неправильно, то будет гореть красный светодиод. Если же загрузочный образ был установлен верно, то светодиоды на модуле будут мигать в следующей последова- тельности:
- Зеленый и красный светодиод мигают;
- Зеленый и красный светодиод непрерывно горят;
- Горит только зеленый.
После того как все три пункта будут выполнены, образ будет установлен. Затем нужно отключить модуль TrackingCam v3 от ПК и вытащить из него microSD карту. После повторного подключения модуля технического зрения к ПК, на нем должен гореть красный и мигать зеленый светодиоды.
Обновление ПО модуля TrackingCam v3
Для обновления встроенного программного обеспечения модуля TrackingCam v3 имеется специальный функционал. Для его применения необходимо войти в окно администрирования модуля. Это можно сде- лать, введя в адресной строке браузера: http://trackingcam3.local:9999 . После чего откроется окно ввода логина и пароля (Рис. 3.3).
Логин – root Пароль – 12345
После ввода данных необходимо нажать кнопку «Войти», и откроется окно обзора системы модуля технического зрения TrackingCam v3 (Рис. 3.4)
![]()

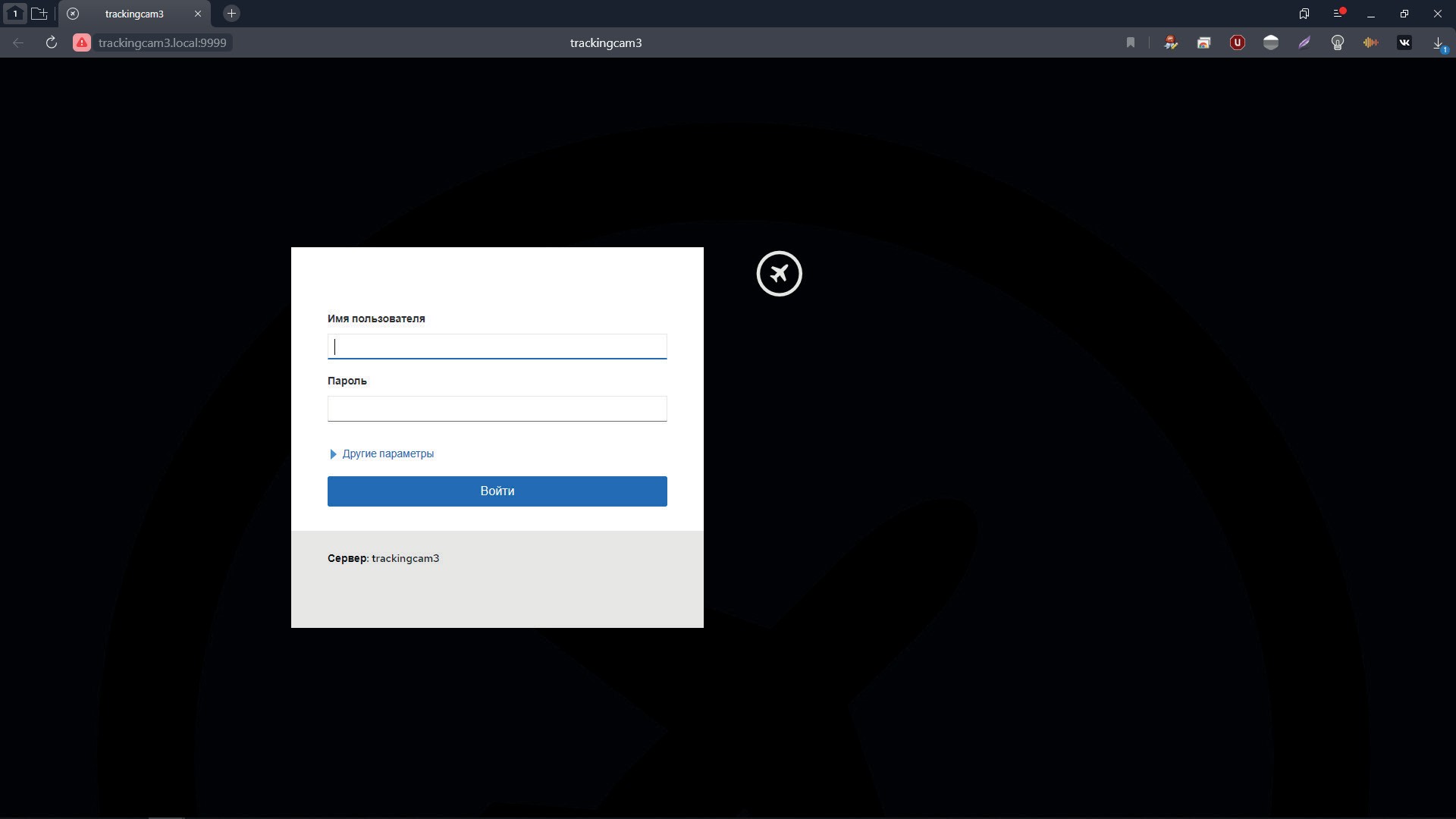

Рис. 3.3. Окно ввода логина и пароля для доступа к системе
![]()

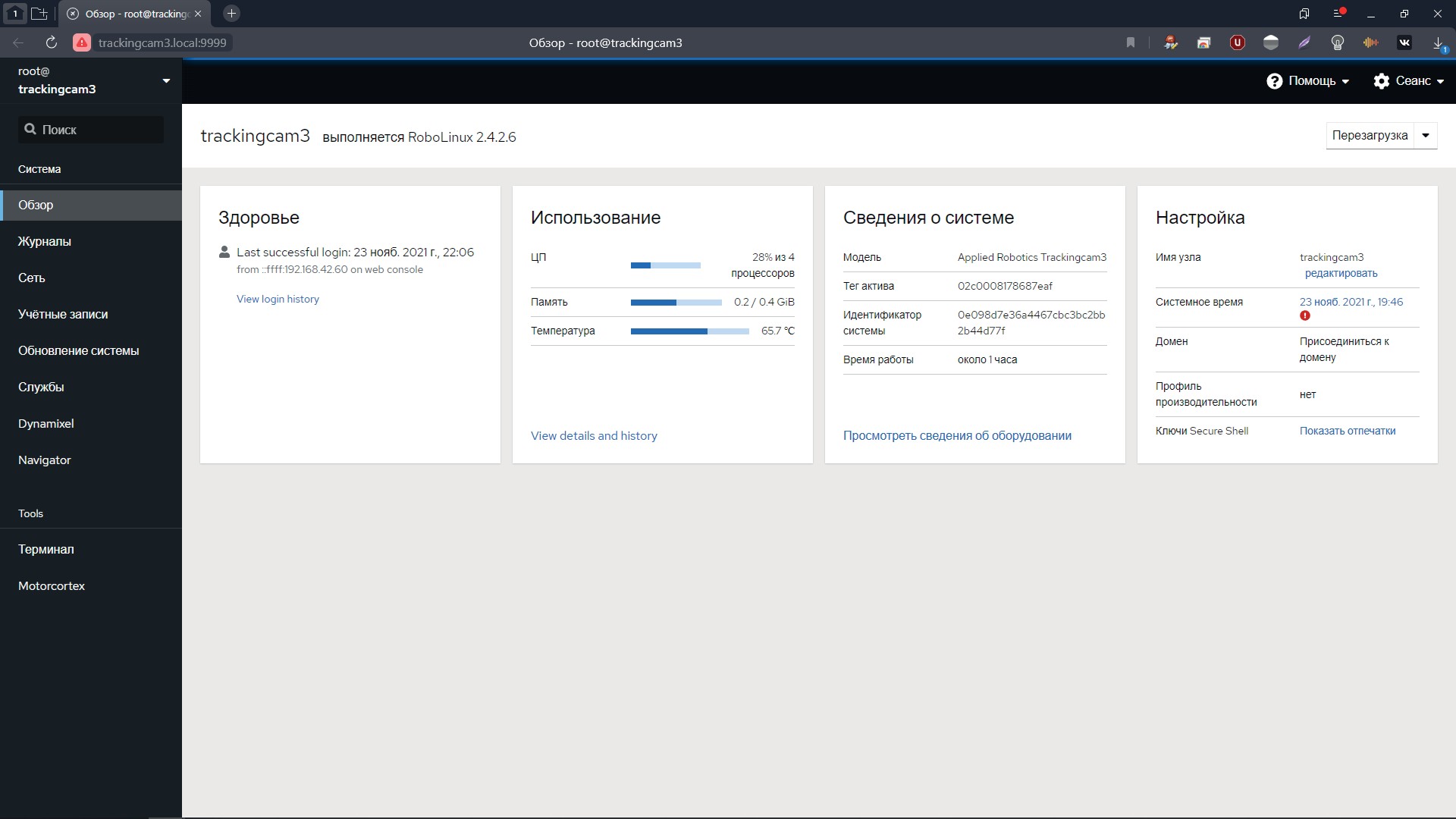

Рис. 3.4. Обзор системы модуля TrackingCam v3
![]()

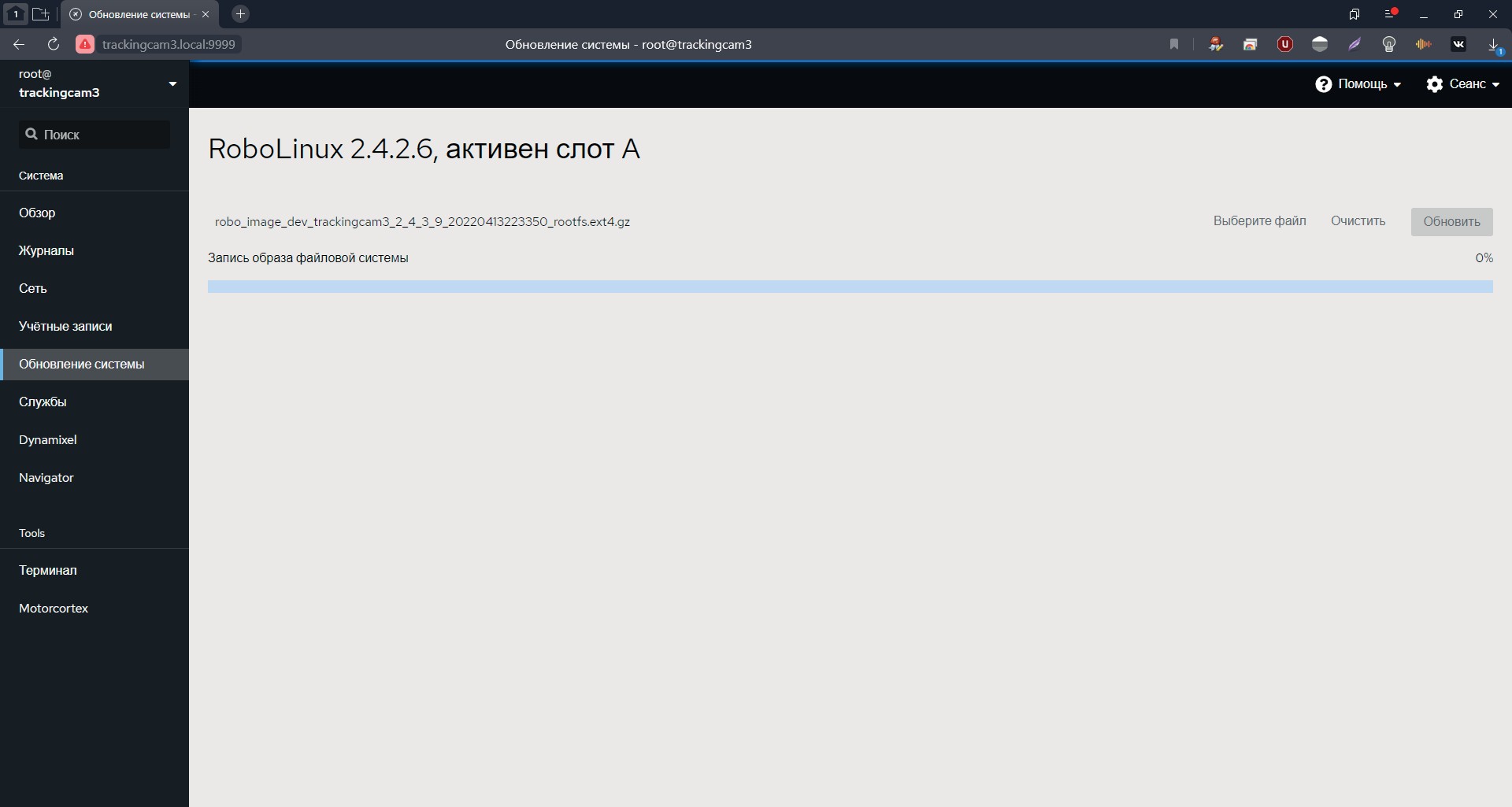

Рис. 3.5. Процесс обновления модуля TrackingCam v3
По завершении обновления модуля, он перезагрузится.
Первоначальные настройки модуля TrackingCam v3
Как уже было сказано ранее, модуль TrackingCam v3 поставляется с установленным программным обеспечением и готовым к работе. По умолчанию, настройки модуля следующие:
ID (уникальный номер) для включения в цепь с Dynamixel-совместимыми устройствами – 1
Скорость обмена данными по интерфейсу Dynamixel - 1000000 Данные настройки можно изменить, однако, необходимо быть аккуратными в этом процессе. Для изменения вышеупомянутых настроек нужно:
- Перейдя по адресу http://trackingcam3.local:9999 и используя связку логин/пароль: root/12345, зайти в окно администрирования модуля (Рис. 3.4)
- Перейти во вкладу «Службы», выбрать «mcx-tracking-cam» и нажать на ползунок «Остановить и отключить» (Рис. 3.6). Спустя несколько секунд индикатор состояния изменит свое значение на «Остановлено».
![]()

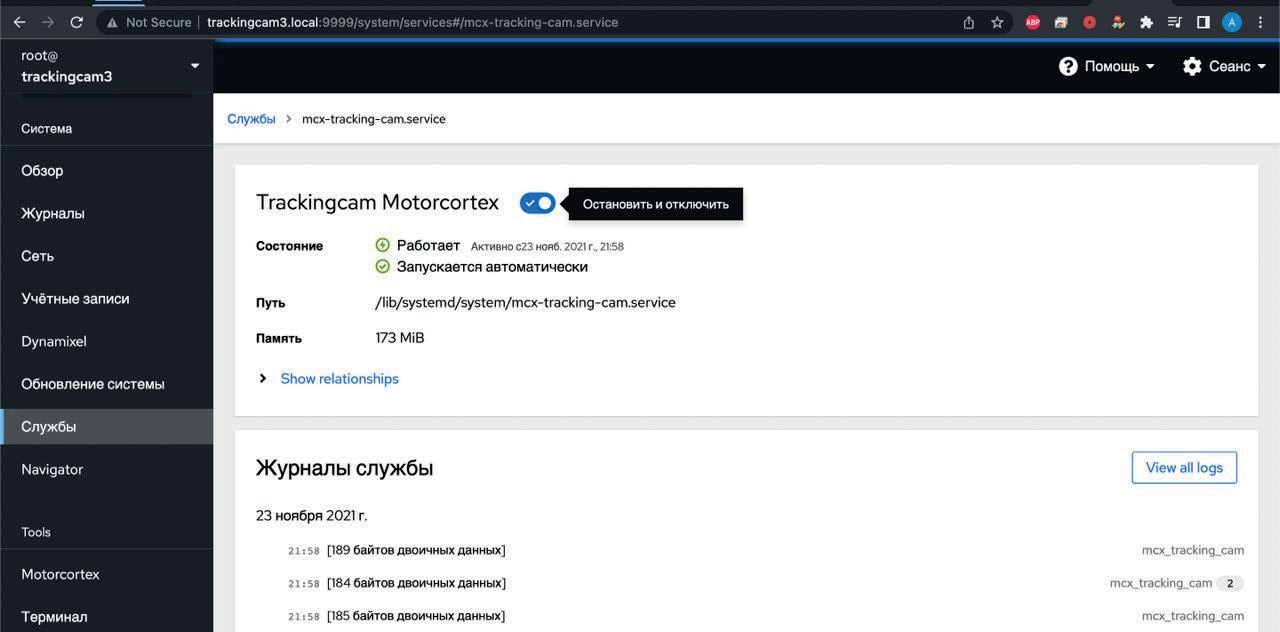

Рис. 3.6. Процесс обновления модуля TrackingCam v3
- После остановки службы необходимо перейти во вкладку Navigator, где необходимо открыть файл по следующему пути: /usr/share/mcx_ tracking_cam/config/register.json (Рис. 3.7)
![]()

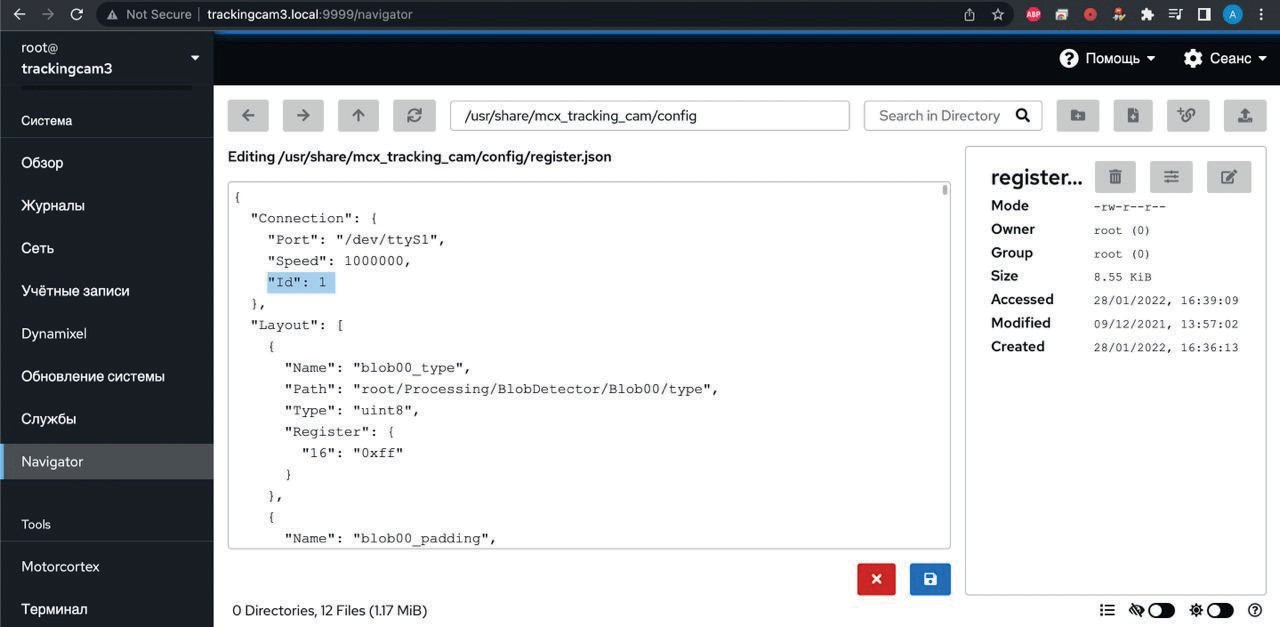

Рис. 3.7. Редактирование файла «register.json»
Внутри файла в блоке «Connection» можно изменить скорость обмена данными («Speed») по интерфейсу 1-wire TTL, а также ID модуля («Id»). После внесения изменений необходимо сохранить файл и заново запустить остановленную ранее службу.
Беспроводной доступ к модулю TrackingCam v3
Помимо прямого подключения к модулю технического зрения с помощью USB кабеля, возможно обмениваться данными с модулем, используя беспроводной интерфейс Wi-Fi. Причем, в данном случае, модуль может выступать как в качестве источника Wi-Fi (точки доступа), так и в качестве клиента, подключаясь к уже имеющейся Wi-Fi сети.
Для настройки обмена данными по беспроводному интерфейсу не- обходимо выполнить следующие шаги:
- Зайти в окно администрирования модуля, как было показано ранее.
- Перейти во вкладку «Сеть».
- В блоке «Интерфейсы» выбрать интерфейс «wlan0» (Рис. 3.8).
![]()

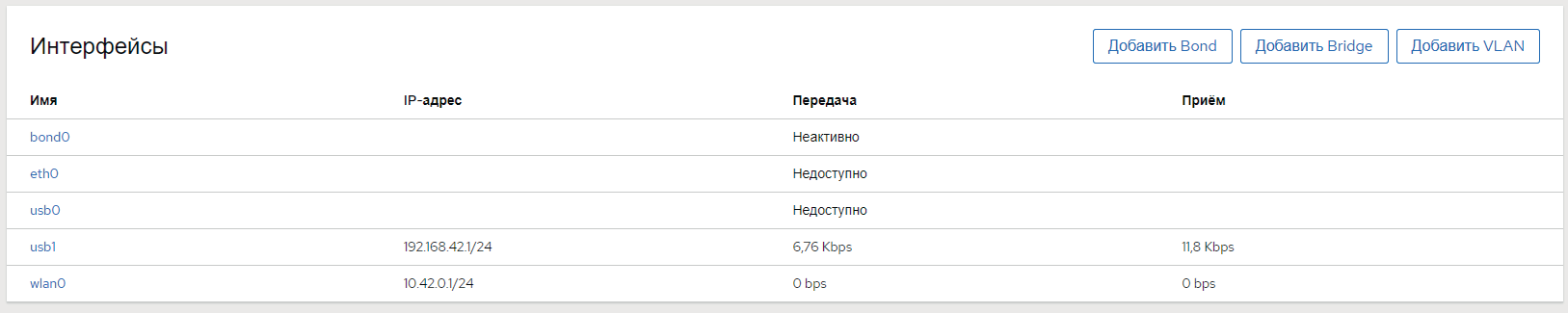

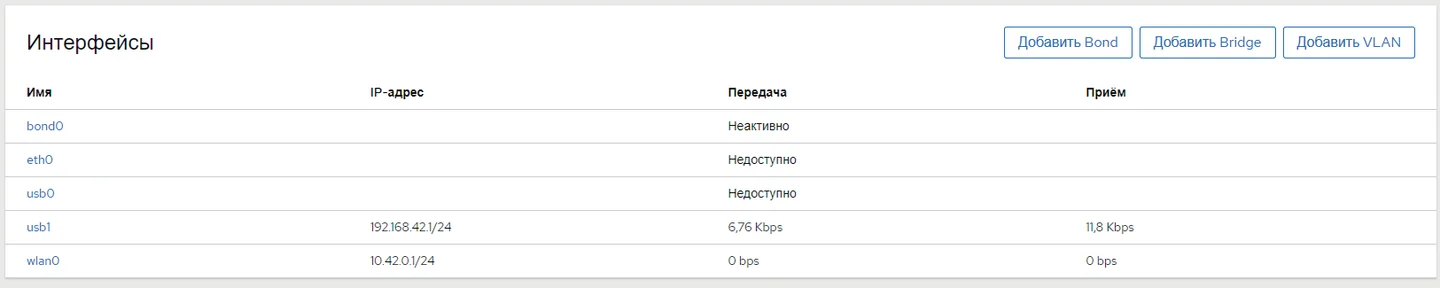

Рис. 3.8. Интерфейсы сетевого соединения модуля TrackingCam v3
По умолчанию, модуль TrackingCam v3 сам поднимает Wi-Fi соединение в режиме точки доступа, с названием trackingcam3-хххххх и паролем
«12345678» (Рис. 3.9).
![]()

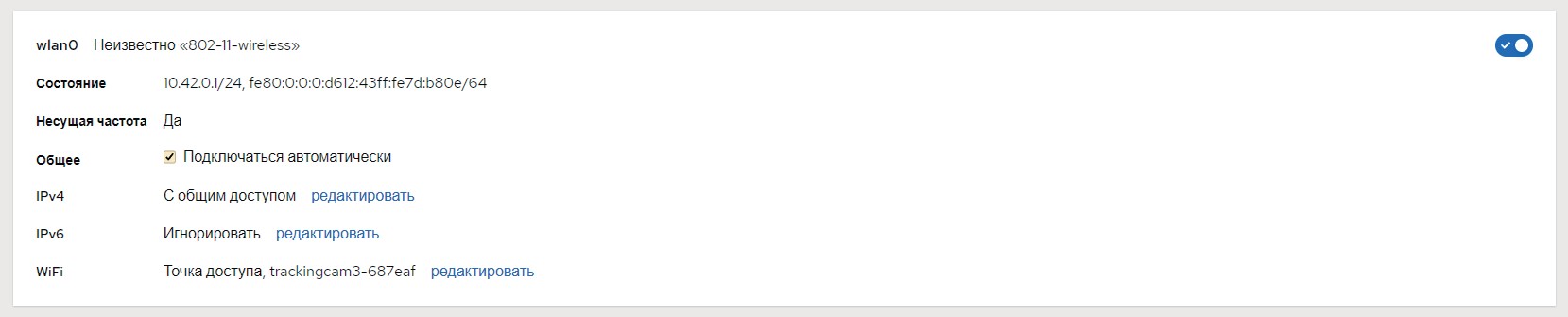

Рис. 3.9. Wi-Fi соединение, поднимаемое модулем TrackingCam v3
- Нажав на кнопку «Редактировать», напротив надписи WiFi, можно выбрать необходимый режим работы устройства, имя сети и задать па- роль (Рис. 3.10).
Обратите внимание! При работе с модулем TrackingCam v3 из за особенностей регистрации DNS не со всех устройств будет корректно подхватываться и применяться адреса http://trackingcam3.local:9999 и http://trackingcam3.local
В связи с этим, вместо trackingcam3.local можно использовать IP адрес, выданный модулю роутером, к которому он был подключен в ре- жиме клиента, либо использовать собственный IP адрес модуля, который он создал, будучи точкой доступа.
![]()
Рис. 3.10. Настройка WiFi
