Глава 4. Настройка сетевого подключения ​

Для подключения микрокомпьютера к сети через Ethernet необходимо произвести настройку сетевого интерфейса. Для этого можно использовать прямое подключение к микрокомпьютеру NanoPi-AR, описанное в главе 1.1, либо воспользоваться подключением к отладочному порту.

Также микрокомпьютер реализует точку доступа, в которой можно произвести настройку интерфейсов через браузер.

4.1. Настройка сети через отладочный порт ​

Настройка сети через последовательный интерфейс может производиться при помощи программы MobaXterm, либо через другой эмулятор терминала. Для настройки через MobaXTerm необходимо подключить ПК к микрокомпьютеру через отладочный порт периферийной платы и установить драйвера для работы с последовательным портом. Файл установки находится в каталоге «/nanopi_examples/additional/serial/». После установки драйверов в диспетчере устройств отобразится COM порт с определённым номером, по которому необходимо произвести подключение (Рис. 4.1)

Рис. 4.1. Диспетчер устройств

Рис. 4.1. Диспетчер устройств

Для подключения необходимо открыть окно MobaXTerm и войти во вкладку «Serial» (Рис. 4.2), после чего откроется окно настроек подключения. В настройках подключения нужно выбрать необходимый СOM порт и установить скорость соединения 115200, после чего нажать кнопку «OK».

После входа в терминал нужно ввести логин «root» и пароль «12345», после чего ввести команду «nmtui» для входа в утилиту настройки сетевых интерфейсов. В открывшемся окне необходимо выбрать строку «Edit a connection» (Рис. 4.3).

В открывшемся меню отобразится список всех сетевых подключений, доступных в данной системе (Рис. 4.4). Для редактирования подключения Ethernet необходимо выбрать пункт «Wired connection 1» и нажать кнопку «EDIT».

В меню редактирования соединений можно выбрать mac адрес подключения, режим получения IP адреса IPv4 и IPv6 (Рис. 4.5). Для установки IP адреса вручную необходимо установить параметр «IPv6 CONFIGURATION» в режим «Manual». После этого станут доступны пункты «Addresses» и «Gareway», в которых можно указать желаемый IP адрес устройства, префикс сети и основной шлюз.

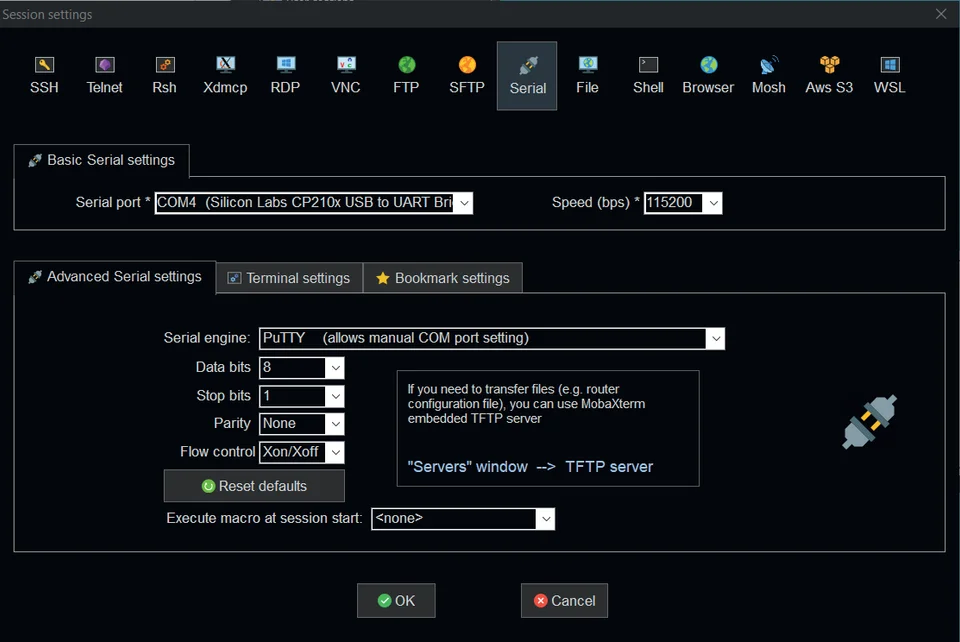

Рис. 4.2. Настройка «Serial» в окне программы MobaXTerm

Рис. 4.2. Настройка «Serial» в окне программы MobaXTerm

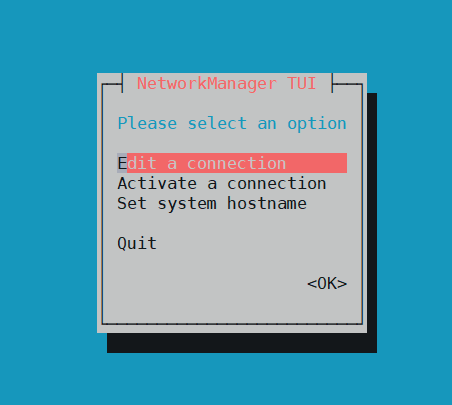

Рис. 4.3. Окно утилиты nmtui

Рис. 4.3. Окно утилиты nmtui

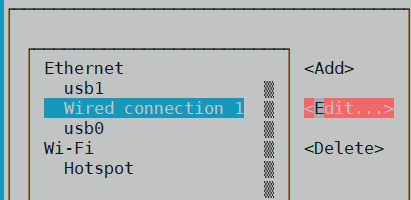

Рис. 4.4. Выбор сетевого подключения в окне утилиты nmtui

Рис. 4.4. Выбор сетевого подключения в окне утилиты nmtui

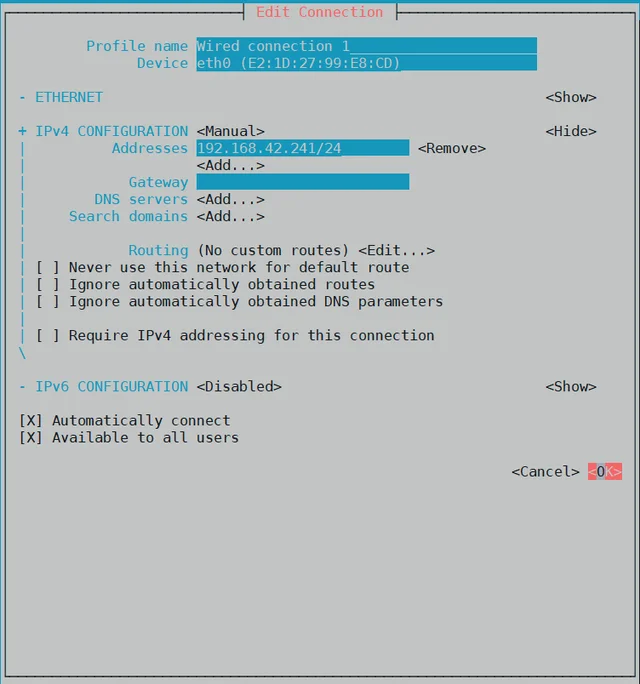

Рис. 4.5. Окно редактирования соединений

Рис. 4.5. Окно редактирования соединений

После проведения необходимых настроек, нужно нажать кнопку «ОК» и перезагрузить интерфейс микрокомпьютера. После этого микрокомпьютер готов к включению в сеть.

4.2. Настройка сети через Wi-Fi ​

Настройка проводного соединения может проводиться при помощи точки доступа Wi-Fi, которая активна в микрокомпьютере по умолча- нию. Для доступа к интерфейсу настройки необходимо зайти в сетевые подключения используемого устройства и подключиться к точке доступа, найдя в списке Wi-Fi подключений соединение вида «manipulator- XXXXXX», где X - уникальный идентификатор микрокомпьютера. Пароль для подключения к данной сети – 12345678.

После подключения нужно открыть браузер и ввести в адресной строке: «http://manipulator.local:9999». В открывшемся окне (Рис. 4.6) нужно ввести логин «root» и пароль «12345».

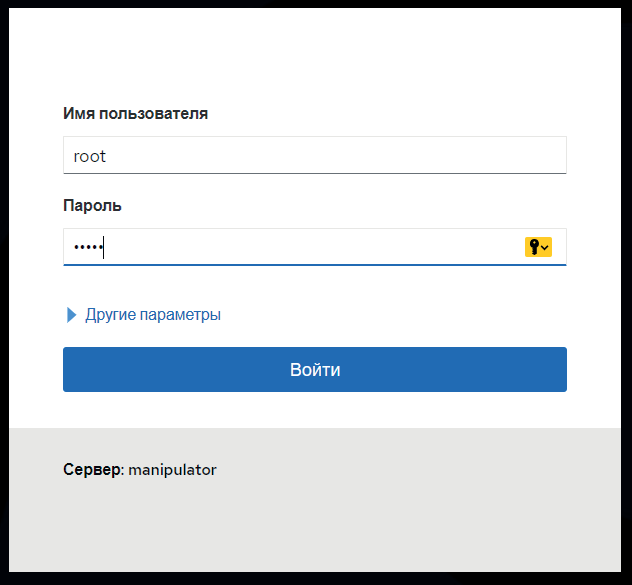

Рис. 4.6. Страница входа: http://manipulator.local:9999

Рис. 4.6. Страница входа: http://manipulator.local:9999

После получения доступа к графическому интерфейсу необходимо перейти во вкладку Сеть (Рис. 4.7) и выбрать интерфейс «eth0».

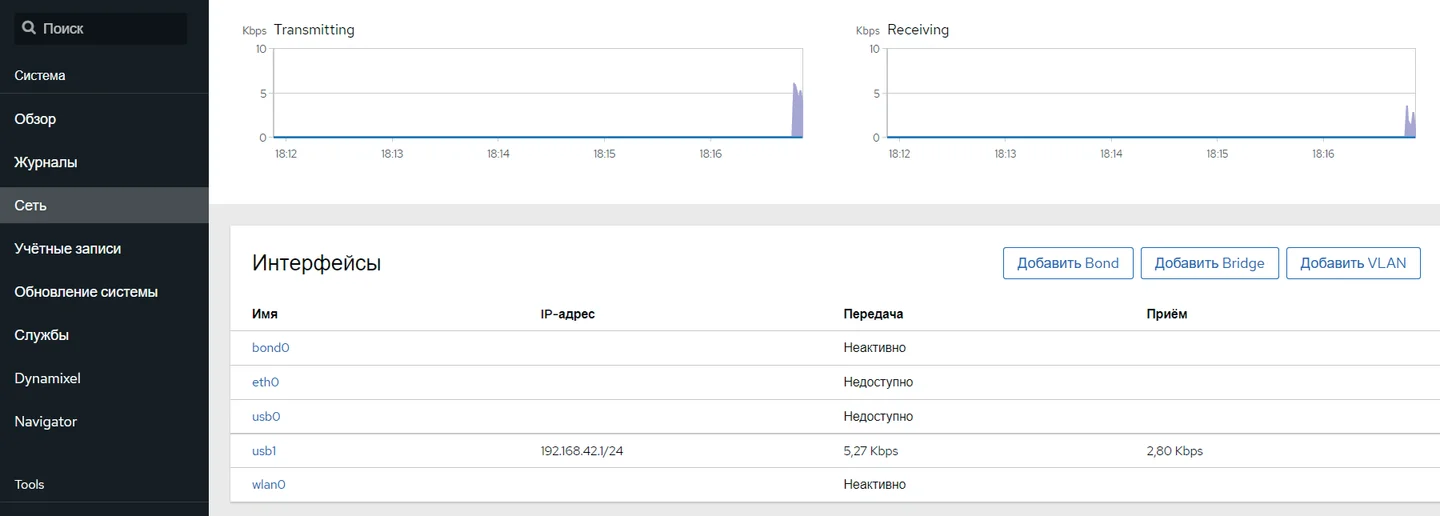

Рис. 4.7. Окно редактирования сетевых параметров

Рис. 4.7. Окно редактирования сетевых параметров

Далее в окне интерфейса «eth0» необходимо нажать кнопку «редактировать» напротив строки IPv4 (Рис. 4.8).

В открывшемся окне (Рис. 4.9) необходимо установить параметр получения IP адреса «вручную» и ввести желаемые IP адрес, м

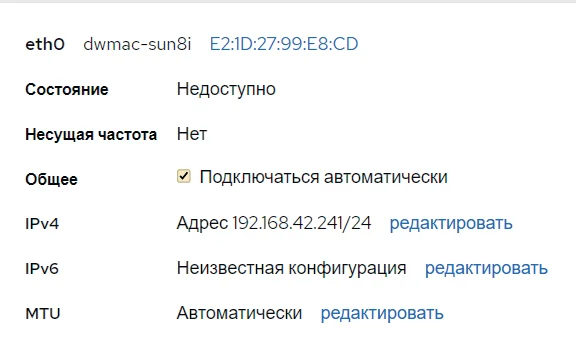

Рис. 4.8. Окно редактирования сетевых протоколов

В открывшемся окне (Рис. 4.9) необходимо установить параметр получения IP адреса «вручную» и ввести желаемые IP адрес, маску сети и основной шлюз устройства.

Рис. 4.9. Окно выбора параметров IPv4

Рис. 4.9. Окно выбора параметров IPv4

После настройки нужно нажать кнопку «Применить» и перезапустить сетевой интерфейс. Таким же способом настраивается и беспроводное соединение.
