Знакомство с платой
Микрокомпьютер NanoPi представляет собой встраиваемый одноплатный микрокомпьютер с размещенными на одной плате вычислительным процессором, оперативной памятью, блоком энергонезависимой памяти, а также набором беспроводных интерфейсов, таких как Bluetooth и Wi-Fi. Внешний вид микрокомпьютера представлен на рисунке 1.1:

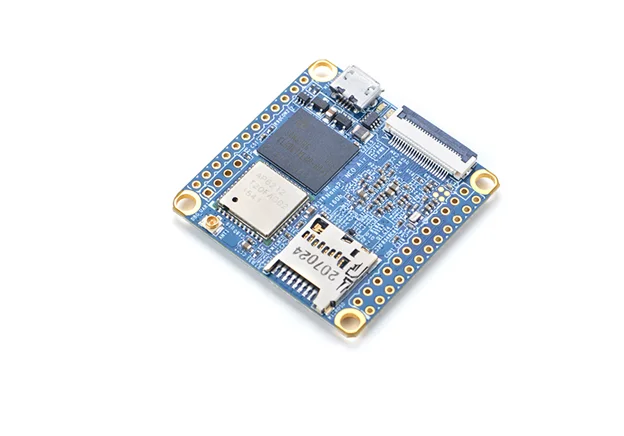

Рисунок 1.1 – Внешний вид микрокомпьютера NanoPi
Микрокомпьютер NanoPi от AppliedRobotics имеет следующие характеристики описанные в таблице 1.1:
Таблица 1.1 – технические характеристики микрокомпьютера NanoPi:
| Система на кристалле | Allwinner H3 (CPU + GPU) |
| Процессор | 4 ядера (Quad-core) ARM Cortex-A7 1.2 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache |
| Графический процессор | Mali-400MP2 600 МГц поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264 |
| ОЗУ | DDR3 256/512 Мб (совместно с GPU) |
| ПЗУ | microSD-Card до 128 ГБ |
| Видео выход | Композитный/Интерфейс CVBS (TV-OUT) |
| Аудио вход / выход | Микрофон (выводы 8 и 9 из 12) Выводы 10 и 11 из 12 (двухканальный) |
| USB | USB OTG и USB 2.0 хост и два USB 2.0 порта выводы 2, 3, 4 и 5 |
| Прочее | ИК-порт (вывод 6 из 12) |
| Питание | 5 В 2 А |
| Размер | 40 x 40 мм |
| Вес | 14 г |
