Глава 7. Подключение модуля SVCAM к ПК с ОС Windows
Стереокамера SVCAM поставляется уже с загруженным и необходимым программным обеспечением для быстрого начала работы. Однако необходимо наладить связь между модулем и главным вычислительным устройством. В этом разделе рассмотрим подключение к ПК с ОС Windows.
В первую очередь требуется подключить кабель питания от БП из комплекта и переключить тумблер в состояние «I», далее подключим кабель micro-USB к камере и ПК.
Рис.15 Подключение модуля SVCAM
После подключение, необходимо проверить как система ПК распознала модуль через диспетчер устройств. В корректном случае устройство определяется как сетевой адаптер и использует USB-to-Ethernet протокол - RNDIS. Иначе в диспетчере появится новое подключенное устройство через COM-порт, значит камера передает данные через протокол USB-to-Serial – это приведет к неправильной работе системы. Для корректной работы потребуется установить драйвер:
Обновить драйвер с помощью загруженного файла (рис.16)
Рис.16 Обновление драйвера
Следующим шагом является выставления статического IP адреса на ПК пользователя для создания локальной сети с модулем SVCAM.
Рис.17 Настройки параметров адаптера
В «Дополнительные сетевые адаптеры» выберем появившийся сетевой адаптер
В параметрах выберем настройку IP версии 4
Установить статический IP адрес - 10.10.11.1(рис.18)
В командной строке с помощью команды «
ping 10.10.11.2» проверим наличие связи с модулем SVCAM.
Рис.18 Выставление статического IP адреса

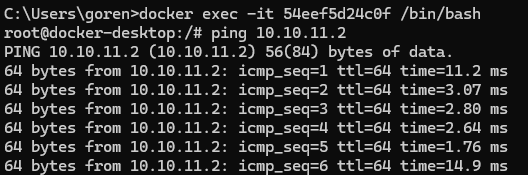

Рис.19 Проверки доступности устройства SVCAM в сети
