Модуль «Преобразователь интерфейсов» ​

Модуль «Преобразователь интерфейсов» представляет собой универсальное устройство, которое позволяет подключать различные типы интерфейсов к вашей системе. Модуль поддерживает следующие интерфейсы: I2C, SPI, USART, DAC и PWN.

Интерфейс I2C (Inter-Integrated Circuit) обеспечивает двустороннюю передачу данных между устройствами посредством двух проводов - линий данных и тактового сигнала.

SPI (Serial Peripheral Interface) - интерфейс, использующийся для связи между микроконтроллерами и периферийными устройствами, такими как дисплеи, сенсоры и память. Модуль позволяет подключать устройства с интерфейсом SPI к системе и обмениваться данными с ними.

USART (Universal Synchronous and Asynchronous Receiver-Transmitter)

  • это универсальный последовательный интерфейс связи, который поддерживает как синхронный, так и асинхронный режимы передачи данных.

DAC (Digital-to-Analog Converter) - это устройство, преобразующее цифровой сигнал в аналоговый. Модуль позволяет подключать устройства для управления аналоговыми устройствами и для генерации сигналов различных комбинаций и амплитуд.

PWM (Pulse Width Modulation) - это техника управления сигналами, в которой ширина импульсов изменяется для управления мощностью и скоростью различных устройств, таких как моторы, светодиоды и сервоприводы.

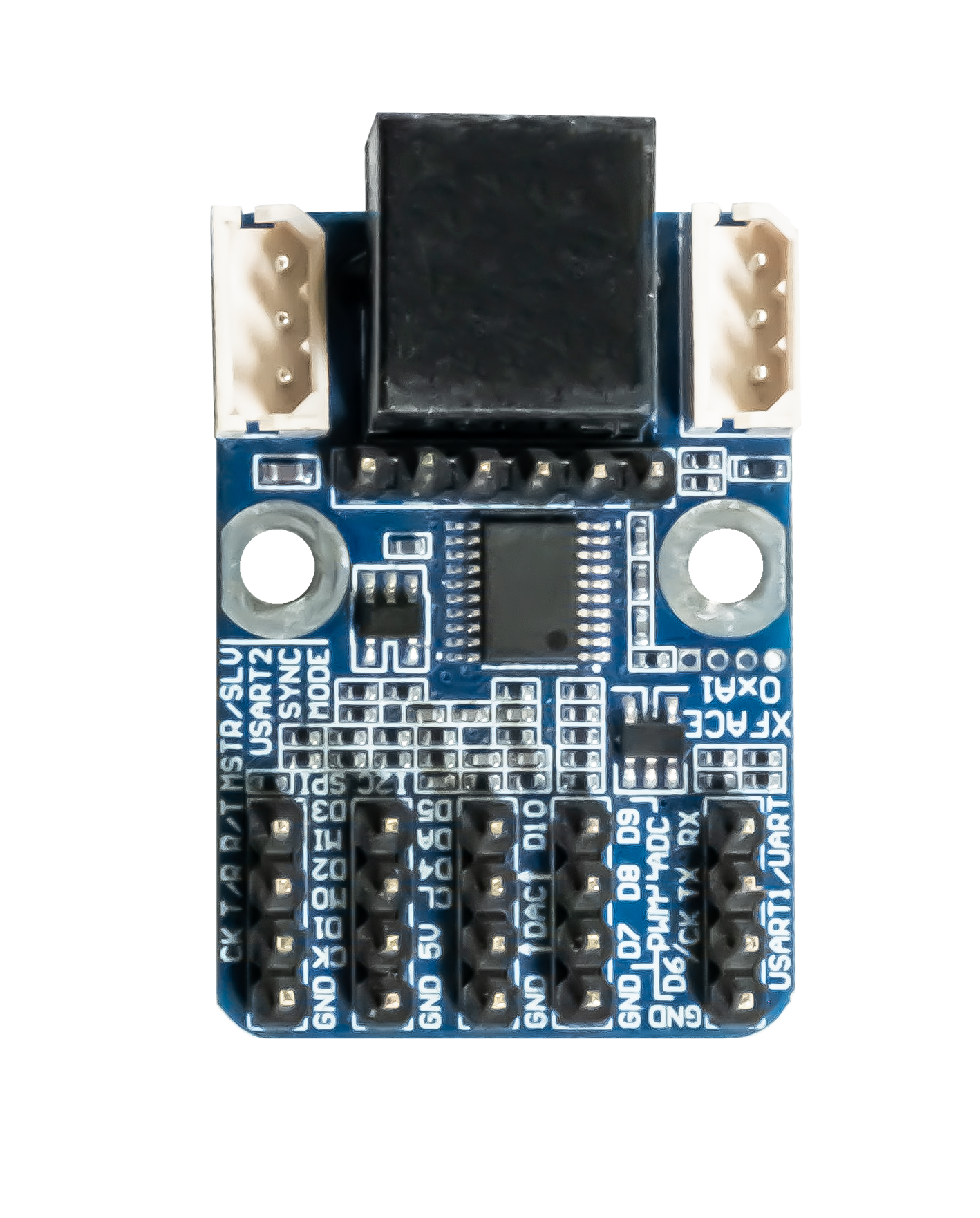

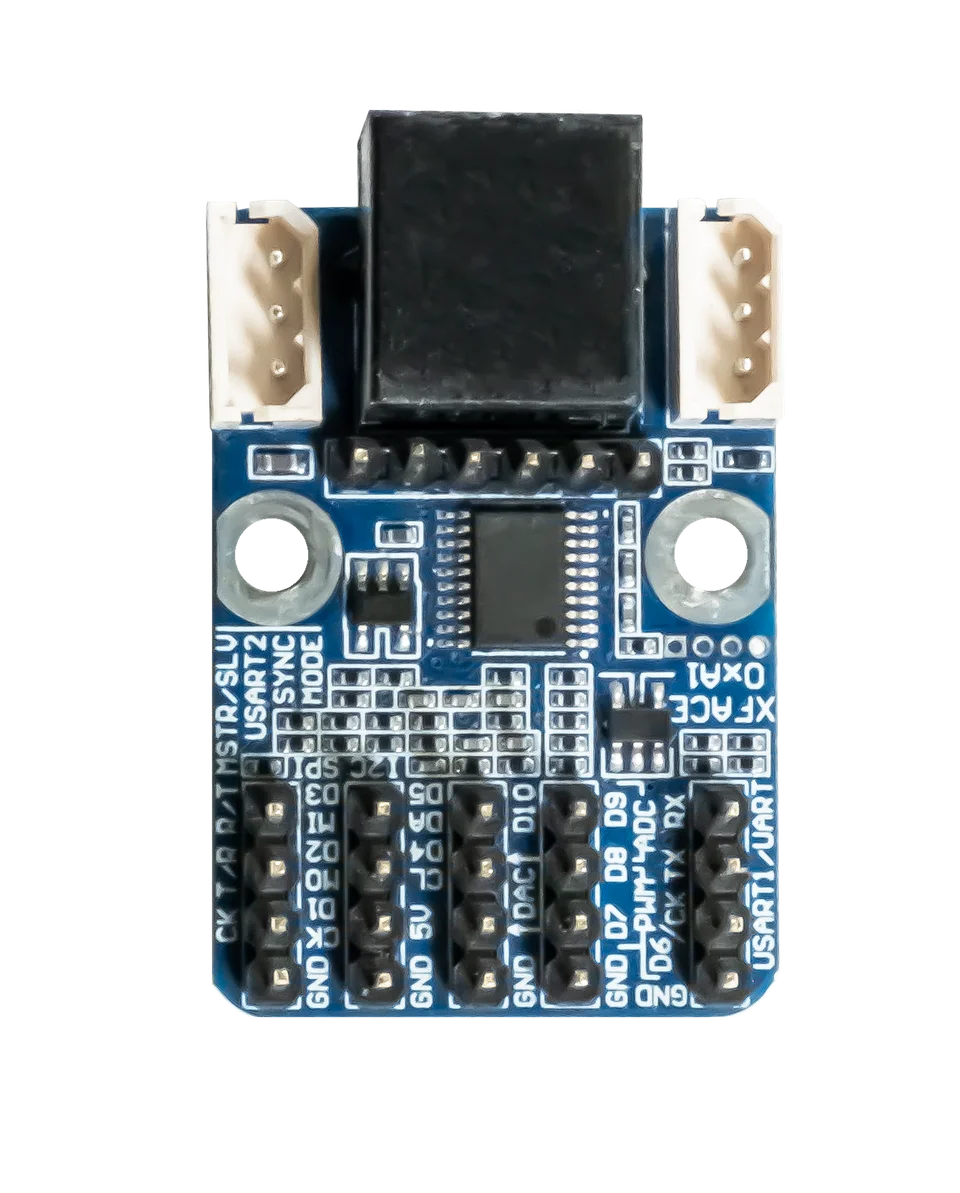

Модуль «Преобразователь интерфейсов», вид спереди

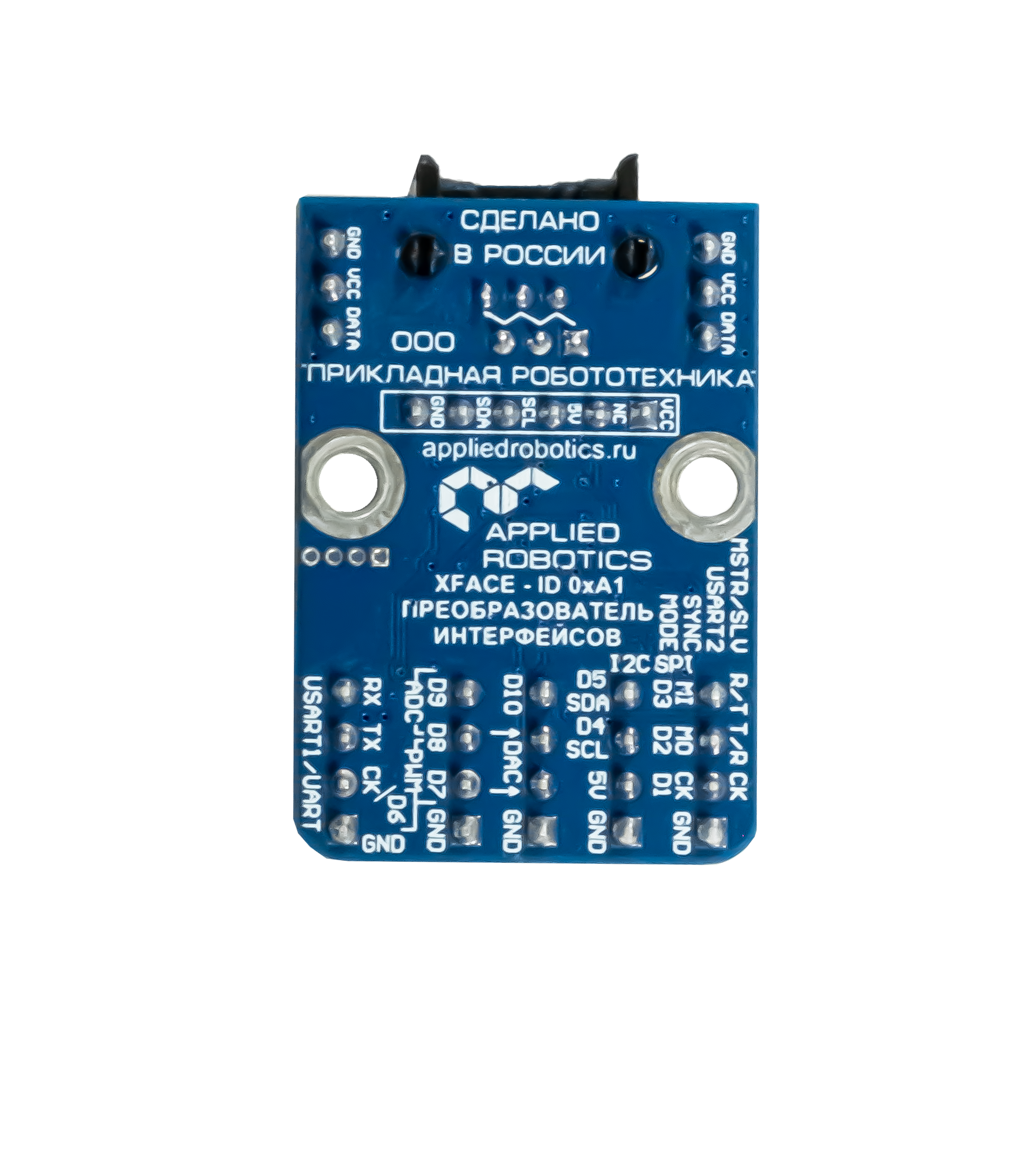

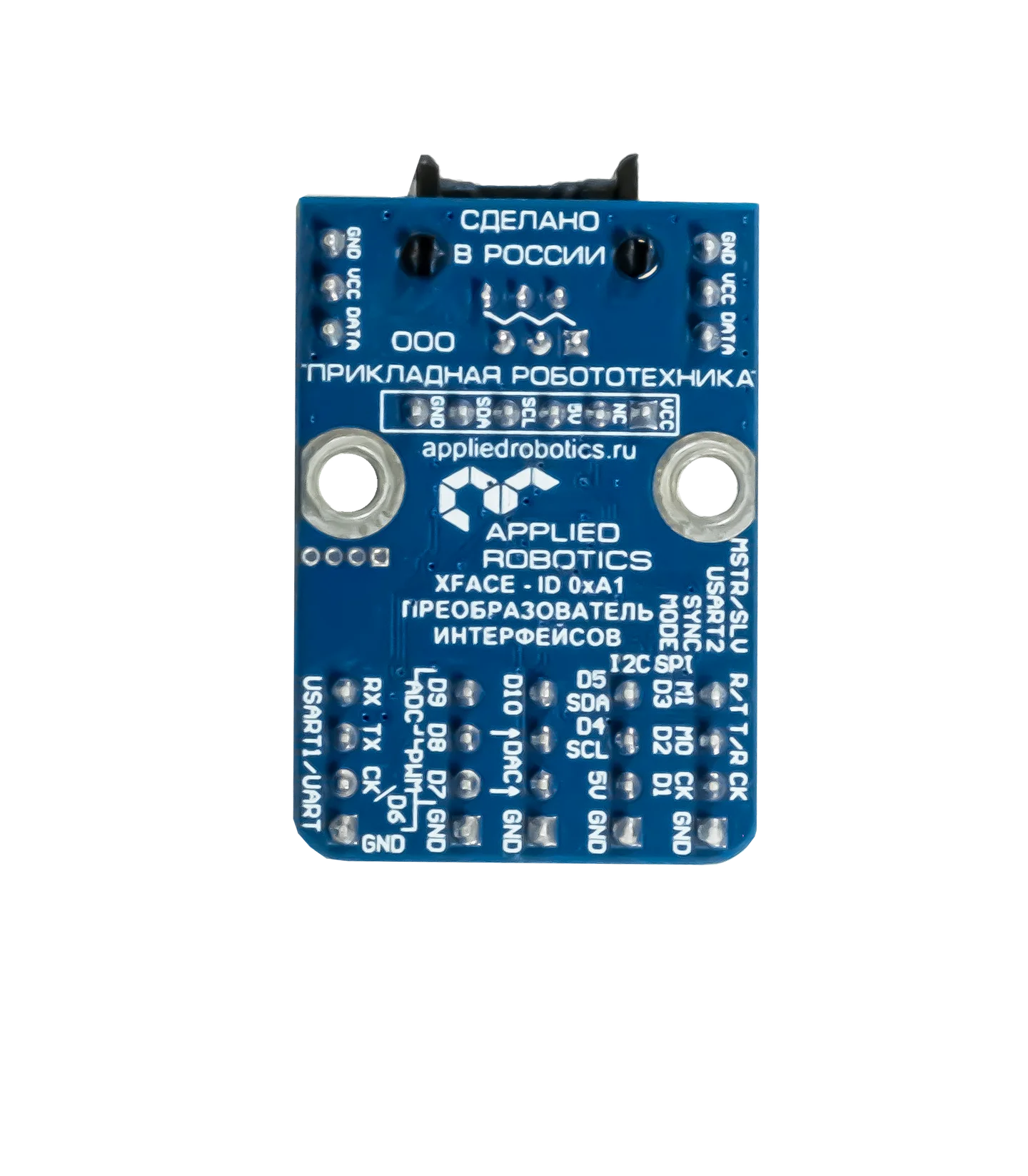

Модуль «Преобразователь интерфейсов», вид сзади

Модуль «Преобразователь интерфейсов» имеет:

  • Разъем DXL – два трехпиновых разъёма типа Molex, содержащих в себе линии GND (земля), VCC (питание), DATA (линия данных). Используется для подключения модуля по интерфейсу Dynamixel, как в одиночном виде, так и в составе цепи устройств.
  • Разъем типа RJ14 для подключения модуля в фирменную плату расширения для подключения сенсорных модулей.
  • Шестипиновый разъем, содержащий следующие линии:
    • VCC – линия питания, на которую можно подать напряжение в диапазоне от 5В до 12В.
    • NC – неиспользуемая линия.
    • 5V – линия питания, на которую можно подать напряжение 3.3В или 5В. При подаче напряжения питания 3.3В необходимо следить, чтобы на линиях VCC отсутствовало напряжение.
    • SCL – сигнальная линия интерфейса I2C.
    • SDA – сигнальная линия интерфейса I2C.
    • GND – линия земли.
  • Преобразователь интерфейсов.
