Модуль «Трехцветный светодиод» ​

Модуль «Трехцветный светодиод» представляет собой стандартный RGB светодиод, размещенный на плате с микроконтроллером. Для управления каждым каналом в отдельности на модуле выведены отдельные линии. Данный модуль предполагается использовать для более удобного подключения такого индикационного элемента, как RGB-светодиод, к популярным контроллерам. Внешний вид модуля представлен на рисунках

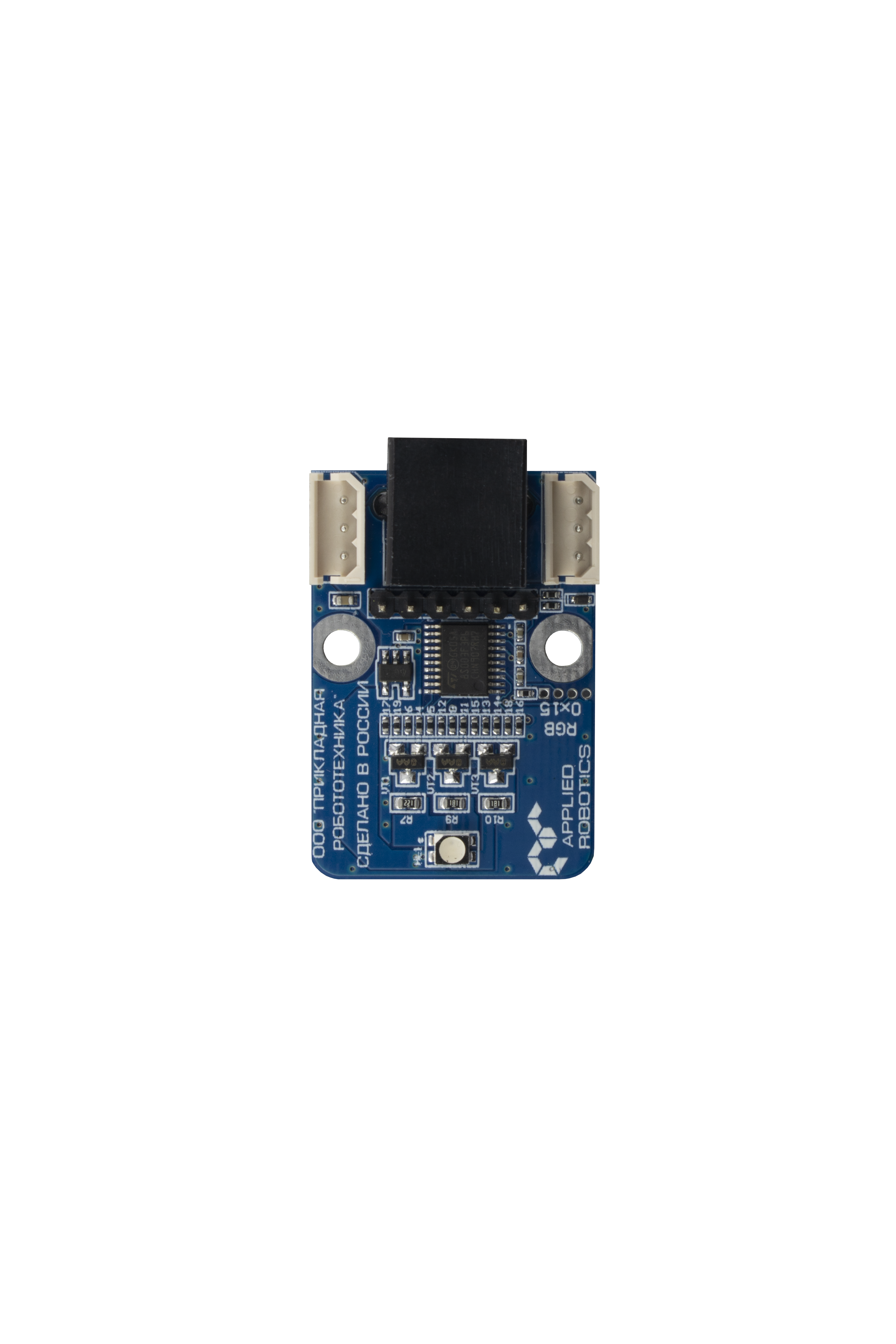

Модуль «Трехцветный светодиод», вид спереди

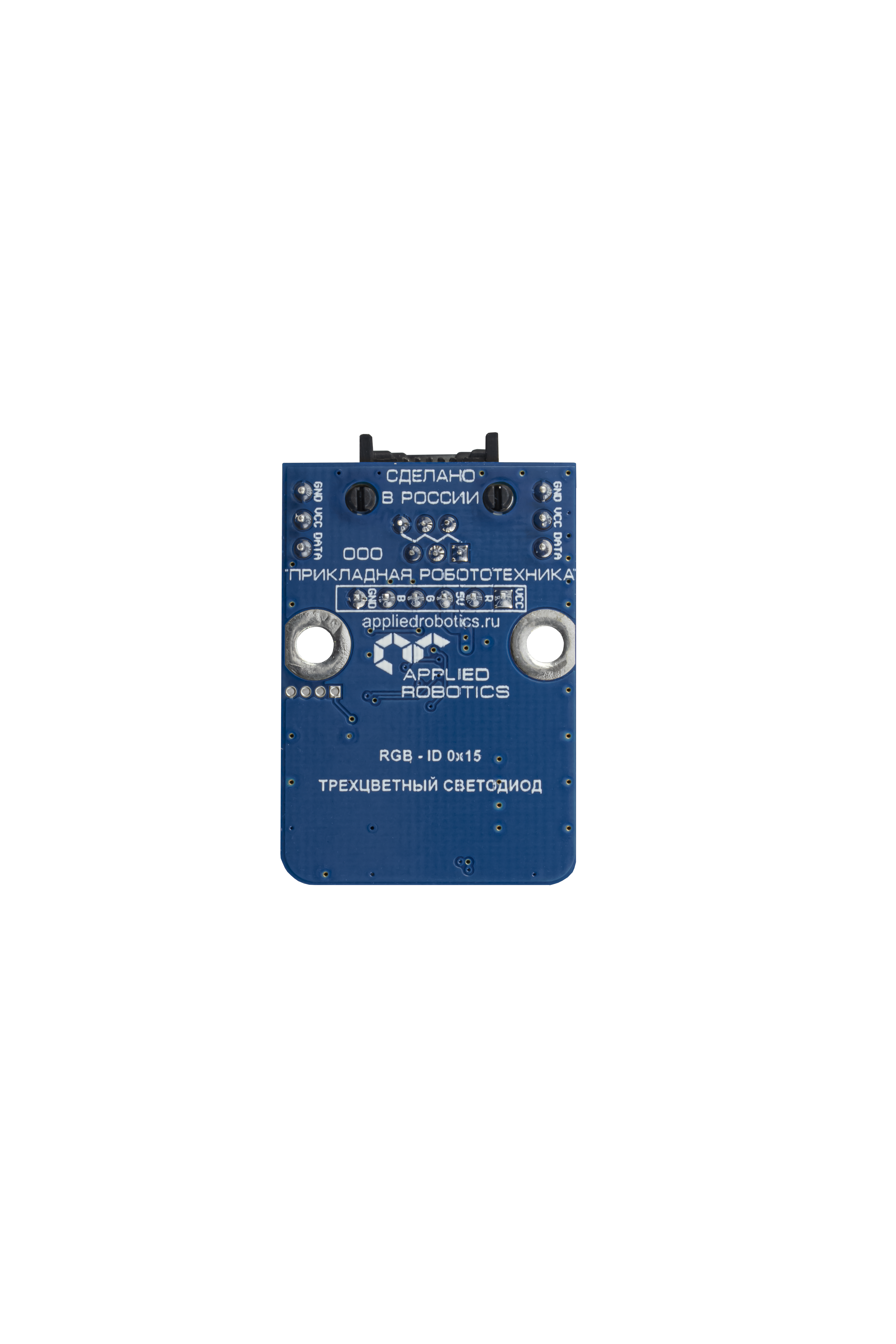

Модуль «Трехцветный светодиод», вид сзади

Модуль «Трехцветный светодиод» имеет:

  • Разъем DXL - два трехпиновых разъема типа Molex, содержащих в себе линии GND (земля), VCC (питание), DATA (линия данных). Используются для подключения модуля по интерфейсу Dynamixel, как в одиночном виде, так и в составе цепи устройств.
  • Разъем типа RJ14 для подключения модуля в фирменную плату расширения для подключения сенсорных модулей.
  • Шестипиновый разъем, содержащий следующие линии:
    • VCC – линия питания, на которую можно подать напряжение в диапазоне от 5В до 12В;
    • R – сигнальная линия для управления красной составляющей цвета;
    • 5V – линия питания, на которую можно подать напряжение 3.3В или 5В. При подаче напряжения питания 3.3В необходимо следить, чтобы на линиях VCC отсутствовало напряжение;
    • G – сигнальная линия для управления зеленой составляющей цвета;
    • В – сигнальная линия для управления синей составляющей цвета;
    • GND – линия земли.
  • RGB cветодиод – трехцветный источник излучения.
