Модуль «Тактовая кнопка» ​

Модуль «Тактовая кнопка», по своей сути, является обычной тактовой кнопкой, размещенной на плате с микроконтроллером. Данный модуль предполагается использовать для более удобного подключения кнопок к популярным микроконтроллерам. Внешний вид модуля представлен на рисунках

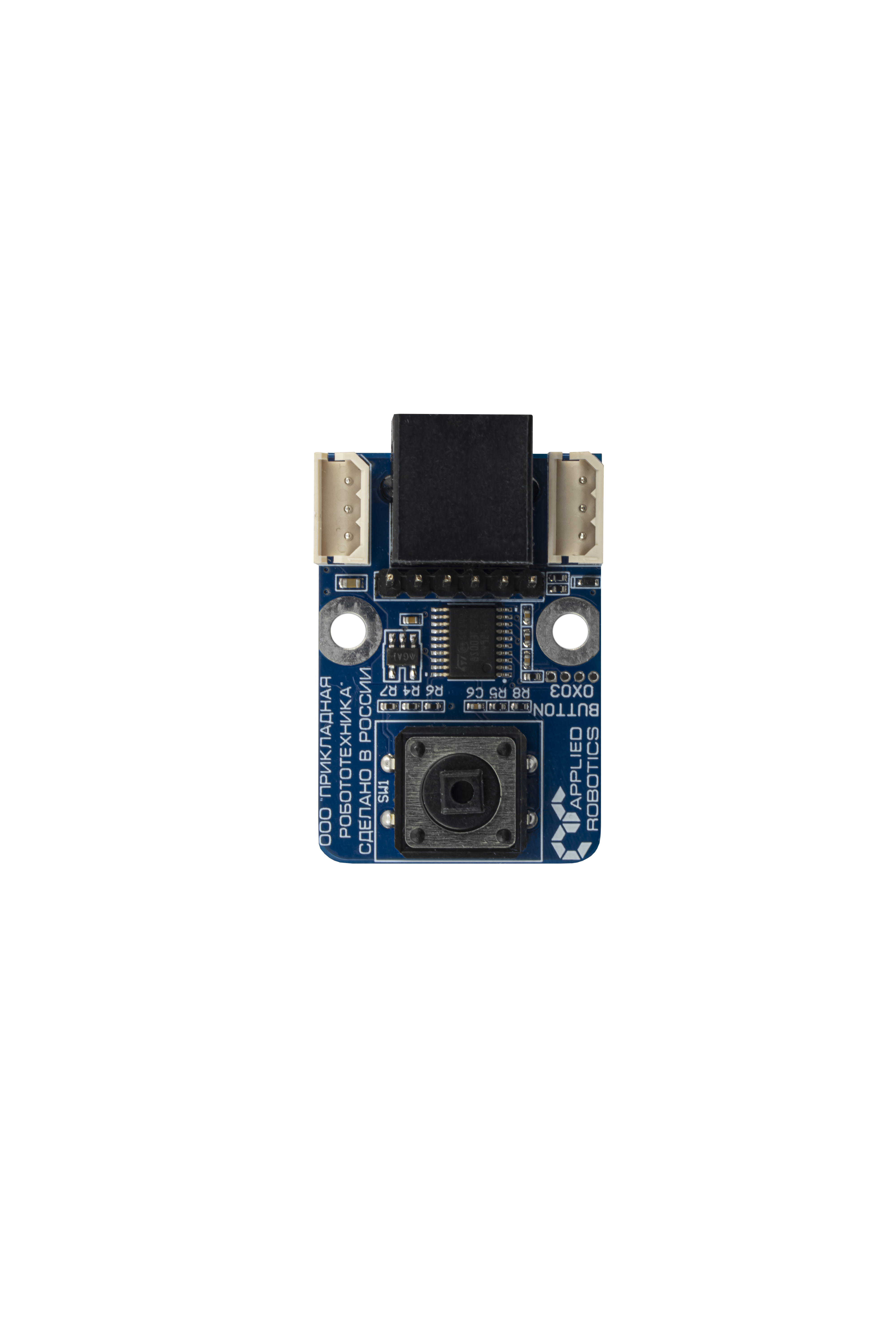

Модуль «Тактовая кнопка», вид спереди

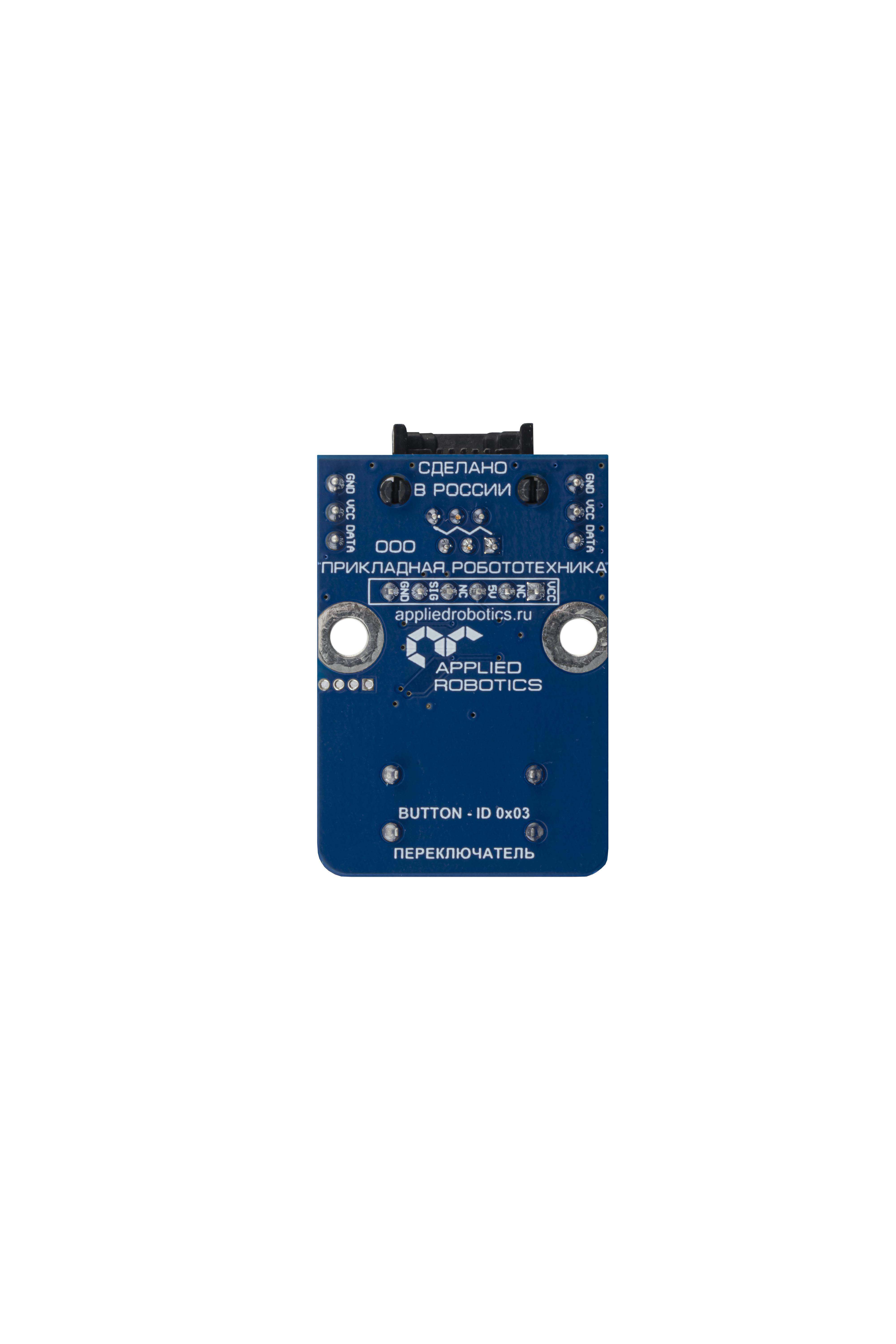

Модуль «Тактовая кнопка», вид сзади

Модуль «Тактовая кнопка» имеет:

  • Разъем DXL - два трехпиновых разъема типа Molex, содержащих в себе линии GND (земля), VCC (питание), DATA (линия данных). Используются для подключения модуля по интерфейсу Dynamixel, как в одиночном виде, так и в составе цепи устройств.
  • Разъем типа RJ14 для подключения модуля в фирменную плату расширения для подключения сенсорных модулей.
  • Шестипиновый разъем, содержащий следующие линии:
    • VCC – линия питания, на которую можно подать напряжение в диапазоне от 5В до 12В;
    • NC – неиспользуемая линия;
    • 5V – линия питания, на которую можно подать напряжение 3.3В или 5В. При подаче напряжения питания 3.3В необходимо следить, чтобы на линиях VCC отсутствовало напряжение;
    • NC – неиспользуемая линия;
    • SIG – сигнальная линия;
    • GND – линия земли.
  • Кнопка – замыкает сигнальную линию при нажатии.
