Модуль «Датчик освещенности» ​

Модуль «Датчик освещенности» – это устройство, предназначенное для измерения интенсивности света. Модуль применяются в различных образовательных проектах, начиная от систем автоматического управления освещением, заканчивая сенсорами, для определения точного уровня освященности.

Ключевым элементом модуля датчика освещенности является фоторезистор (или LDR - Light Dependent Resistor). Фоторезистор – это элемент, сопротивление которого изменяется в зависимости от падающего на него светового потока. При увеличении интенсивности света сопротивление фоторезистора уменьшается, а при уменьшении освещенности – возрастает.

Примерная работа датчика освещенности состоит в следующем:

  1. Фоторезистор установлен на печатной плате модуля и подключен к электрической цепи.
  2. При изменении уровня освещенности изменяется сопротивление фоторезистора.
  3. Это изменение сопротивления можно преобразовать в изменение напряжения с помощью простой делительной цепи с фоторезистором в одной из ветвей.
  4. Изменение напряжения может быть измерено и обработано микроконтроллером или аналогово-цифровым преобразователем для получения данных о величине освещенности.
  5. Полученные данные могут быть использованы для автоматического управления.

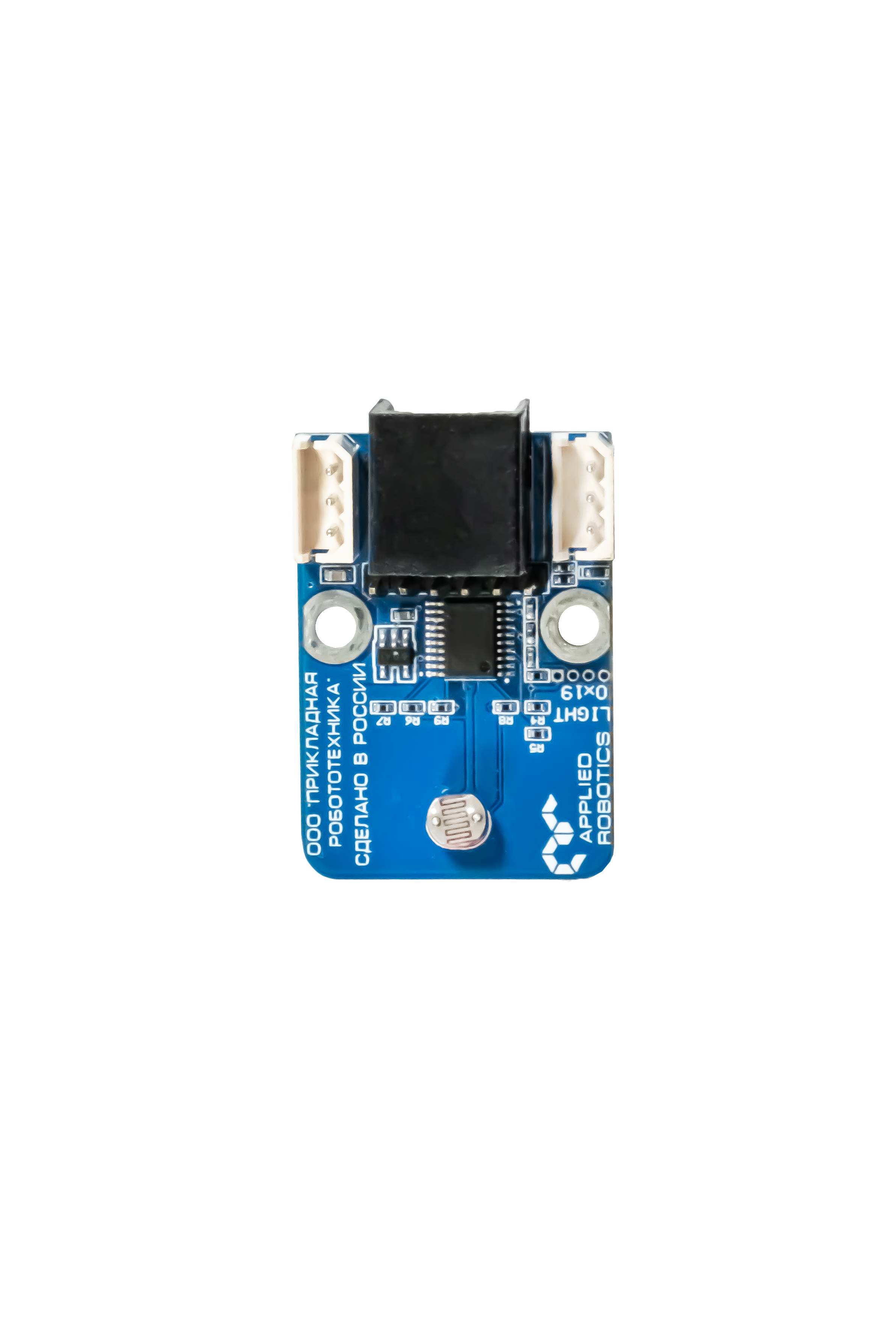

Модуль «Датчик освещенности», вид спереди

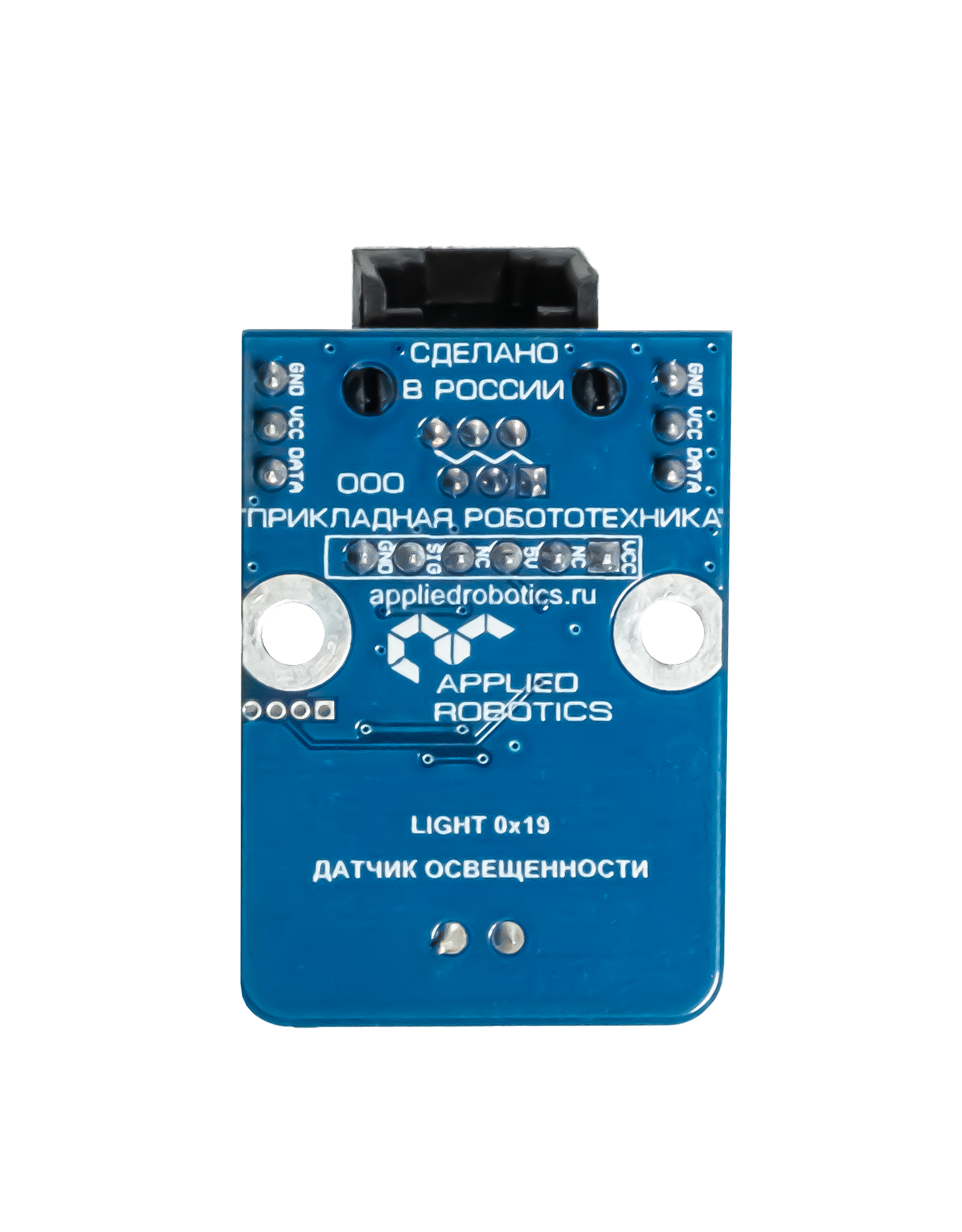

Модуль «Датчик освещенности», вид сзади

Модуль «Датчик освещенности» имеет:

  • Разъем DXL – два трехпиновых разъёма типа Molex, содержащих в себе линии GND (земля), VCC (питание), DATA (линия данных). Используется для подключения модуля по интерфейсу Dynamixel, как в одиночном виде, так и в составе цепи устройств.
  • Разъем типа RJ14 для подключения модуля в фирменную плату расширения для подключения сенсорных модулей.
  • Шестипиновый разъем, содержащий следующие линии:
    • VCC – линия питания, на которую можно подать напряжение в диапазоне от 5В до 12В.
    • NC – неиспользуемая линия.
    • 5V – линия питания, на которую можно подать напряжение 3.3В или 5В. При подаче напряжения питания 3.3В необходимо следить, чтобы на линиях VCC отсутствовало напряжение.
    • SCL – сигнальная линия интерфейса I2C.
    • SDA – сигнальная линия интерфейса I2C.
    • GND – линия земли.
  • Датчик освещенности.
